Bohrmaschinen

ERLO, einer unserer traditionellen Lieferanten, stellt schwere Getriebe-Bohrmaschinen und Bohr-Fräsmaschinen her, die sich auf vielen Märkten, seit vielen Jahren, im harten Werkstatteinsatz bewähren. Eine robuste, einfache und bedienerfreundliche Bauweise sind die hervorragenden Merkmale dieser Maschinen.

ERLO

Premium Line

Säulenbohrmaschinen mit Riemenabtrieb

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: Premium Line

Informationen	C 18	C 25	C 30
Bohrleistung in Stahl 70 kg/mm² (mm)	18	25	30
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	14	18	25
Spindelkonus (MK)	3	3	3
Spindelhub (mm)	120	120	120
Abstand Spindel / Tisch (mm)	85 / 635	85 / 635	85 / 635
Tischgrösse (mm)	270 x 300	270 x 300	270 x 300
Säulendurchmesser (mm)	100	100	100
Motorleistung 750 / 1'500 U/min (kW)	0.5 / 1.0	0.7 / 1.3	0.9 / 1.5
10 Drehzahlen (U/min)	245 - 355 - 490 - 710 - 835 - 1'240 - 1'670 - 2'000 - 2'480 - 4'000

Elektronischer Variator (Option)	C 18	C 25	C 30
Motorleistung (kW)	1.1	1.5	1.5
Drehzahlbereich 5-stufig (U/min)	120 - 760 / 170 - 1'100 / 400 - 2'580 / 600 - 3'800 / 950 - 6'000
Gewicht der Maschine ca. (kg)	260	260	320

ERLO

S-Serie

Tischbohrmaschinen mit Riemenantrieb
Handbediente Tischbohrmaschine mit Riemenantrieb in moderner, robuster Bauweise
Präzise Lagerung der einsatzgehärteten, geschliffenen Bohrspindel
Einstellbarer Tiefen-Anschlag
Manueller Vorschub und Tischbeleuchtung
Der Bohrkopf ist dreh- und höhenverstellbar

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: Premium Line

Informationen	C 18	C 25	C 30
Bohrleistung in Stahl 70 kg/mm² (mm)	18	25	30
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	14	18	25
Spindelkonus (MK)	3	3	3
Spindelhub (mm)	120	120	120
Abstand Spindel / Tisch (mm)	225 / 555	225 / 555	225 / 555
Tischgrösse (mm)	315 x 288	316 x 288	316 x 288
Säulendurchmesser (mm)	100	100	100
Motorleistung 1'500 U/min (kW)	0.5 / 1.0	0.7 / 1.3	0.9 / 1.5
10 Drehzahlen (U/min)	245 - 355 - 490 - 710 - 835 - 1'240 - 1'670 - 2'000 - 2'480 - 4'000

Elektronischer Variator (Option)	C 18	C 25	C 30
Motorleistung (kW)	1.1	1.5	1.5
Drehzahlbereich 5-stufig (U/min)	120 - 760 / 170 - 1'100 / 400 - 2'580 / 600 - 3'800 / 950 - 6'000
Bohrkopf drehbar um (Grad)	360	360	360
Bohrkopf vertikal verstellbar (mm)	330	330	330
Gewicht der Maschine ca. (kg)	190	200	200

ERLO

SEA-Serie

Getriebe-Tischbohrmaschinen mit automatischem Vorschub

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: SEA-Serie

Informationen	SE 25	SE 30
Bohrleistung in Stahl 70 kg/mm² (mm)	25	30
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	22	25
Spindelkonus (MK)	3	3
Spindelhub (mm)	120	120
Abstand Spindel / Tisch (mm)	225 / 555	225 / 555
Tischgrösse (mm)	316 x 288	316 x 288
Säulendurchmesser (mm)	100	100
Motorleistung 2 Stufen 1'500 / 3'000 U/min (kW)	0.8 / 1.2	1.1 / 1.4
8 Geschwindigkeiten (U/min)	65 - 125 - 185 - 365 - 540 - 1'055 - 1'560 - 3'060
Nur SEA-Serie: 2 automatische Vorschübe (mm/U)	0.1 / 0.2

Elektronischer Variator (Option)	SE 25	SE 30
Motorleistung (kW)	1.5	1.5
Drehzahlbereich 4-stufig (U/min)	45 - 125 / 125 - 370 / 380 - 1'070 / 1'100 - 3'100
Gewicht der Maschine ca. (kg)	200	210

ERLO

TCA-Serie

Getriebe-Säulenbohrmaschine mit automatischem Vorschub und mit mechanischer Kupplung

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: TCA-Serie

Informationen	TCA 40	TCA 50
Bohrleistung in Stahl 70 kg/mm² (mm)	40	50
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	33	36
Spindelkonus (MK)	4	4
Spindelhub (mm)	200	230
Ausladung (mm)	360	400
Säulendurchmesser (mm)	175	200
Tischgrösse (mm)	550 x 550	550 x 550
Abstand Spindel / Tisch (mm)	35 / 835	50 / 850
Grösse Maschinenfuss (mm)	950 x 550	1'060 x 600
Distanz Spindel / Maschinenfuss (mm)	1'240	1'290
Motorleistung 1'500 U/min (kW)	2.2	2.9
9 Drehzahlen TCA 40 (U/min)	61 - 85 - 123 - 191 - 269 - 390 - 574 - 806 - 1'169
9 Drehzahlen TCA 50 (U/min)	54 - 75 - 109 - 169 - 237 - 344 - 507 - 712 - 1'032
4 automatische Vorschübe (mm/U)	0.1 / 0.2 / 0.3 / 0.4	0.1 / 0.2 / 0.3 / 0.4
Gewicht der Maschine ca. (kg)	695	795

ERLO

TCE-Serie

Getriebe-Säulenbohrmaschine mit automatischem Vorschub und elektromagnetischer Vorschubkupplung

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: TCE-Serie

Informationen	TCE 40	TCE 50
Bohrleistung in Stahl 70 kg/mm² (mm)	40	50
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	33	36
Spindelkonus (MK)	4	4
Spindelhub (mm)	200	230
Ausladung (mm)	360	400
Säulendurchmesser (mm)	175	200
Tischgrösse (mm)	550 x 550	550 x 550
Abstand Spindel / Tisch (mm)	35 / 835	50 / 850
Grösse Maschinenfuss (mm)	950 x 550	1'060 x 600
Distanz Spindel / Maschinenfuss (mm)	1'240	1'290
Motorleistung 1'500 U/min (kW)	2.2	2.9
9 Drehzahlen TCE 40 (U/min)	61 - 85 - 123 - 191 - 269 - 390 - 574 - 806 - 1'169
9 Drehzahlen TCE 50 (U/min)	54 - 75 - 109 - 169 - 237 - 344 - 507 - 712 - 1'032
4 automatische Vorschübe TCE 40 (mm/U)	0.1 / 0.2 / 0.3 / 0.4
6 automatische Vorschübe TCE 50 (mm/U)	0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6
Gewicht der Maschine ca. (kg)	695	795

Informationen	TCE 60	TCE 70
Bohrleistung in Stahl 70 kg/mm² (mm)	60	70
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	42	50
Spindelkonus (MK)	5	5
Spindelhub (mm)	260	260
Ausladung (mm)	420	420
Säulendurchmesser (mm)	220	220
Tischgrösse (mm)	600 x 600	600 x 600
Abstand Spindel / Tisch (mm)	25 / 825	25 / 825
Grösse Maschinenfuss (mm)	1'060 x 600	1'060 x 600
Distanz Spindel / Maschinenfuss (mm)	1'270	1'270
Motorleistung 1'500 U/min (kW)	4.0	5.5
12 Drehzahlen TCE 60 (U/min)	64 - 80 - 106 - 138 - 199 - 248 - 328 - 429 - 561 - 701 - 926 - 1'210
12 Drehzahlen TCE 70 (U/min)	51 - 64 - 84 - 110 - 158 - 198 - 262 - 342 - 447 - 559 - 738 - 966
6 automatische Vorschübe TCE (mm/U)	0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6
Gewicht der Maschine ca. (kg)	920	940

ERLO

TF-Serie

Universal Bohr- und Fräsmaschine mit automatischen Vorschüben, einrückbar über eine elektromagnetische Vorschubkupplung

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: TF-Serie

Informationen	TF 35
Bohrleistung in Stahl 70 kg/mm² (mm)	35
Fräsleistung in Stahl 70 kg/mm² (mm)	⌀ 55
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	35
Werkzeugaufnahme (Standard) (MK)	4
Werkzeugaufnahme (Option) (ISO)	30
Drehzahlen (Standard) Anzahl	16
Drehzahlen (Standard) minimal (U/min)	94
Drehzahlen (Standard) maximal (U/min)	2'225
3 automatische Vorschübe (mm/U)	0.1 / 0.18 / 0.24
Spindelmotor, Antriebsleistung (kW)	0.9 / 1.5
Kopfverstellung, Antriebsleistung (kW)	0.55
Kühlmittelpumpe, Antriebsleistung (kW)	0.07
Gewicht der Maschine ca. (kg)	910

Tisch	TF 35
Tisch-Breite (mm)	360
Tisch-Länge (mm)	1'220
Verstellbereich, manuell (X-Achse) (mm)	700
Verstellbereich, manuell (Y-Achse) (mm)	360
Verstellbereich, mit Vorschub (X-Achse) (mm)	650
Verstellbereich, mit Vorschub (Y-Achse) (mm)	350
Schwenkbereich Kopf, links und rechts (Grad)	45
Pinolenhub (mm)	180
Abstand Spindel-Tisch, minimal (mm)	190
Abstand Spindel-Tisch, maximal (mm)	650

ERLO

TS-Serie

Getriebe-Säulenbohrmaschine

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: TS-Serie

Informationen	TS 25	TS 30
Bohrleistung in Stahl 70 kg/mm² (mm)	25	30
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	22	25
Spindelkonus (MK)	3	3
Spindelhub (mm)	120	120
Ausladung (mm)	250	250
Säulendurchmesser (mm)	100	100
Tischgrösse (mm)	270 x 300	270 x 300
Abstand Spindel / Tisch (mm)	170 / 660	170 / 660
Grösse Maschinenfuss (mm)	665 x 400	665 x 400
Distanz Spindel / Maschinenfuss (mm)	1'216	1'216
Motorleistung 1'500 / 3'000 U/min (kW)	0.8 / 1.2	1.1 / 1.4
8 Drehzahlen (U/min)	65 - 125 - 185 - 365 - 540 - 1'055 - 1'560 - 3'060

Elektronischer Variator (Option)	TS 25	TS 30
Motorleistung (kW)	1.5	1.5
Drehzahlbereich 4-stufig (U/min)	45 - 125 / 125 - 370 / 380 - 1'070 / 1'100 - 3'100
Gewicht der Maschine ca. (kg)	260	320

ERLO

TSA-Serie

Getriebe-Säulenbohrmaschine mit automatischem Vorschub

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: TSA-Serie

Informationen	TSA 25	TSA 30
Bohrleistung in Stahl 70 kg/mm² (mm)	25	30
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	22	25
Spindelkonus (MK)	3	3
Spindelhub (mm)	120	120
Ausladung (mm)	250	250
Säulendurchmesser (mm)	100	100
Tischgrösse (mm)	270 x 300	270 x 300
Abstand Spindel / Tisch (mm)	170 / 660	170 / 660
Grösse Maschinenfuss (mm)	665 x 400	665 x 400
Motorleistung 1'500 / 3'000 U/min (kW)	0.8 / 1.2	1.1 / 1.4
8 Drehzahlen (U/min)	65 - 125 - 185 - 365 - 540 - 1'055 - 1'560 - 3'060
2 automatische Vorschübe (mm/U)	0.1 / 0.2	0.1 / 0.2

Elektronischer Variator (Option)	TSA 25	TSA 30
Motorleistung (kW)	1.5	1.5
Drehzahlbereich 4-stufig (U/min)	45 - 125 / 125 - 370 / 380 - 1'070 / 1'100 - 3'100
Gewicht der Maschine ca. (kg)	260	320

Informationen	TSA 32	TSA 35
Bohrleistung in Stahl 70 kg/mm² (mm)	32	35
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	28	30
Spindelkonus (MK)	4	4
Spindelhub (mm)	160	160
Ausladung (mm)	300	300
Säulendurchmesser (mm)	125	125
Tischgrösse (mm)	400 x 420	400 x 420
Abstand Spindel / Tisch (mm)	70 / 885	70 / 885
Grösse Maschinenfuss (mm)	492 x 655	492 x 655
Motorleistung 750 / 1'500 U/min (kW)	0.75 / 1.1	0.9 / 1.5
8 Drehzahlen (U/min)	75 - 150 - 235 - 325 - 470 - 650 - 1'050 - 2'100
2 automatische Vorschübe (mm/U)	0.1 / 0.2 / 0.3	0.1 / 0.2 / 0.3

Elektronischer Variator (Option)	TSA 25	TSA 30
Motorleistung (kW)	1.5	1.5
Drehzahlbereich 4-stufig (U/min)	75 - 175 / 240 - 570 / 330 - 780 / 1'060 - 2'500
Gewicht der Maschine ca. (kg)	300	400

ERLO

TSE-Serie

Getriebe-Säulenbohrmaschine mit automatischem Vorschub und elektromagnetischer Vorschubkupplung

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: TSE-Serie

Informationen	TSE 32	TSE 35
Bohrleistung in Stahl 70 kg/mm² (mm)	32	35
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	28	30
Spindelkonus (MK)	4	4
Spindelhub (mm)	160	160
Ausladung (mm)	300	300
Säulendurchmesser (mm)	125	125
Tischgrösse (mm)	400 x 420	400 x 420
Abstand Spindel / Tisch (mm)	70 / 885	70 / 885
Grösse Maschinenfuss (mm)	492 x 655	492 x 655
Dinstanz Spindel / Maschinenfuss (mm)	1'245	1'245
Motorleistung 750 / 1'500 U/min (kW)	0.75 / 1.1	0.9 / 1.5
8 Drehzahlen (U/min)	75 - 150 - 235 - 325 - 470 - 650 - 1'050 - 2'100
3 automatische Vorschübe (mm/U)	0.1 / 0.2 / 0.3	0.1 / 0.2 / 0.3

Elektronischer Variator (Option)	TSE 32	TSE 35
Motorleistung (kW)	1.5	1.5
Drehzahlbereich 4-stufig (U/min)	75 - 175 / 240 - 570 / 330 - 780 / 1'060 - 2'500
Gewicht der Maschine ca. (kg)	300	400

Informationen	TSE 40	TSE 45
Bohrleistung in Stahl 70 kg/mm² (mm)	40	45
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	32	35
Spindelkonus (MK)	4	4
Spindelhub (mm)	180	180
Ausladung (mm)	350	350
Säulendurchmesser (mm)	150	150
Tischgrösse (mm)	480 x 480	480 x 480
Abstand Spindel / Tisch (mm)	95 / 865	95 / 865
Grösse Maschinenfuss (mm)	480 x 755	480 x 755
Dinstanz Spindel / Maschinenfuss (mm)	1'220	1'220
Motorleistung 1'500 U/min (kW)	1.5	2.2
8 Drehzahlen (U/min)	93 - 152 - 204 - 298 - 443 - 695 - 970 - 1'420
3 automatische Vorschübe (mm/U)	0.1 / 0.18 / 0.24	0.1 / 0.18 / 0.24

Elektronischer Variator (Option)	TSE 40	TSE 45
Motorleistung (kW)	2.2	2.2
Drehzahlbereich 8-stufig (U/min)	45 - 145 / 65 - 207 / 100 - 316 / 144 - 460 / 215 - 686 / 307 - 985 / 470 - 1'500 / 690 - 2'200
Gewicht der Maschine ca. (kg)	435	565

ERLO

Professional Line

G-Serie
Getriebe-Säulenbohrmaschine

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: Professional Line

Informationen	G 32
Bohrleistung in Stahl 70 kg/mm² (mm)	32
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	24
Spindelkonus (MK)	3
Spindelhub (mm)	120
Ausladung (mm)	250
Säulendurchmesser (mm)	100
Tischgrösse (mm)	270 x 300
Abstand Spindel / Tisch (mm)	85 / 635
Grösse Maschinenfuss (mm)	665 x 400
Dinstanz Spindel / Maschinenfuss (mm)	1'170
Motorleistung 750 / 1'500 U/min (kW)	1.8 / 2.5
8 Drehzahlen (U/min)	65 - 125 - 185 - 365 - 540 - 1'055 - 1'560 - 3'060
Gewicht der Maschine ca. (kg)	320

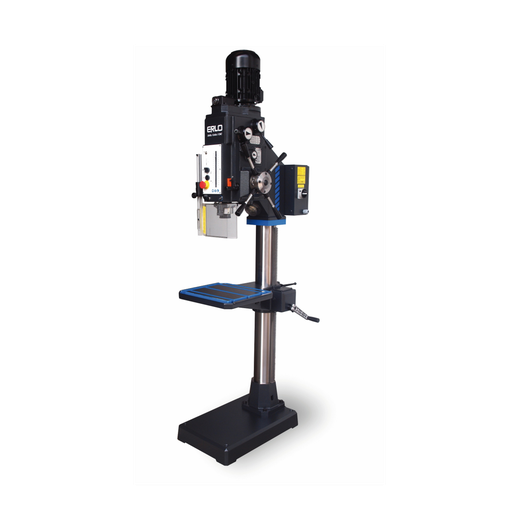

ERLO

GP-Serie

Getriebe-Säulenbohrmaschine mit automatischem Vorschub

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: GP-Serie

Informationen	GP 32	GP 40	GP 50
Bohrleistung in Stahl 70 kg/mm² (mm)	32	40	50
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	24	30	35
Spindelkonus (MK)	3	4	4
Spindelhub (mm)	120	160	180
Ausladung (mm)	250	300	350
Säulendurchmesser (mm)	100	125	150
Tischgrösse (mm)	270 x 300	400 x 420	480 x 480
Abstand Spindel / Tisch (mm)	85 / 635	70 / 885	95 / 865
Grösse Maschinenfuss (mm)	665 x 400	400 x 655	400 x 655
Motorleistung 750 / 1'500 U/min (kW)	1.8 / 2.5	1.3 / 2.3	-
Motorleistung 1'500 U/min (kW)	-	-	2.9
8 Drehzahlen GP 32 (U/min)	65 - 125 - 185 - 365 - 540 - 1'055 - 1'560 - 3'060
8 Drehzahlen GP 40 (U/min)	75 - 150 - 235 - 325 - 470 - 650 - 1'050 - 2'100
8 Drehzahlen GP 50 (U/min)	93 - 152 - 204 - 298 - 443 - 695 - 970 - 1'420
3 automatische Vorschübe GP 32 / GP 40 (mm/U)	0.1 / 0.2 / 0.3
3 automatische Vorschübe GP 50 (mm/U)	0.1 / 0.2 / 0.3
Gewicht der Maschine ca. (kg)	320	400	565

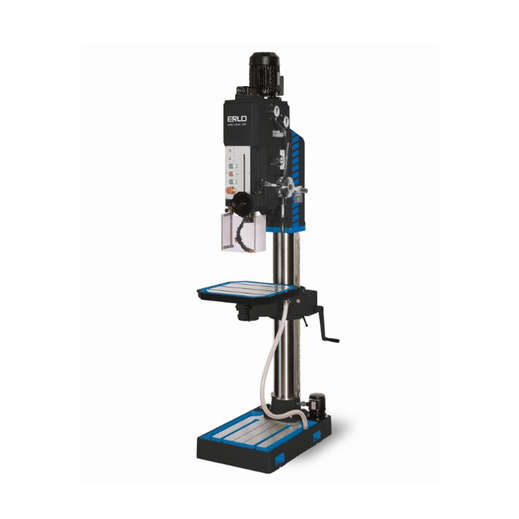

ERLO

V-Serie

Säulenbohrmaschine mit Riemenantrieb
ERLO V40: Säulenbohrmaschine mit Keilriemenantrieb und stufenlosen Drehzahlen

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: V-Serie

Informationen	V 32
Bohrleistung in Stahl 70 kg/mm² (mm)	32
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	24
Spindelkonus (MK)	3
Spindelhub (mm)	120
Ausladung (mm)	250
Abstand Spindel / Tisch (mm)	85 / 635
Tischgrösse (mm)	665 x 400
Säulendurchmesser (mm)	100
Motorleistung 750 / 1'500 U/min (kW)	1.3 / 2.4
10 Drehzahlen (U/min)	245 - 355 - 490 - 710 - 835 - 1'240 - 1'670 - 2'000 - 2'480 - 4'000
Gewicht der Maschine ca. (kg)	320

Informationen	V 40
Bohrleistung in Stahl 70 kg/mm² (mm)	40
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	32
Spindelkonus (MK)	4
Spindelhub (mm)	150
Ausladung (mm)	300
Abstand Spindel / Tisch (mm)	150 / 950
Distanz Spindel / Maschinenfuss (mm)	1'310
Geschwindigkeiten stufenlos (Inverter) (U/min)	80 - 1'170
Tischgrösse (mm)	400 x 420
Motorleistung 750 / 1'500 (U/min)	1.3 / 2.4
Säulendurchmesser (mm)	125
Gewicht der Maschine ca. (kg)	320

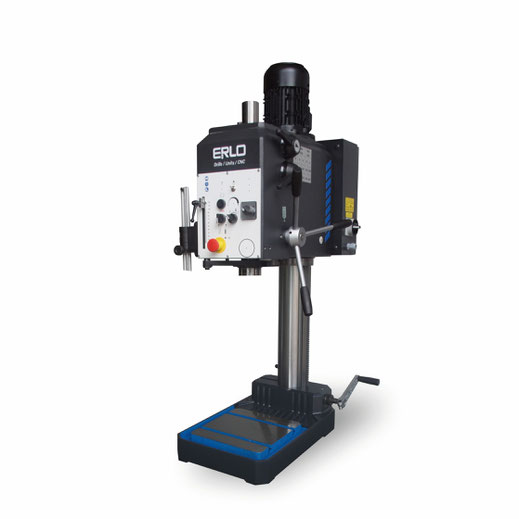

ERLO

VP-Serie

Säulenbohrmaschine mit Keilriemenantrieb
Automatischer Vorschub
Stufenlose Drehzahlen
Mechanische Kupplung

Kontakt aufnehmen

Technische Daten und Modelle

ERLO: VP-Serie

Informationen	VP 40
Bohrleistung in Stahl 70 kg/mm² (mm)	40
Gewindeschneidleistung in Stahl 70 kg/mm² (mm)	32
Spindelkonus (MK)	4
Spindelhub (mm)	190
Ausladung (mm)	300
Abstand Spindel / Tisch (mm)	150 / 950
Distanz Spindel / Maschinenfuss (mm)	1'310
Geschwindigkeiten stufenlos (Inverter) (U/min)	80 - 1'170
2 automatische Vorschübe (mm/U)	0.1 / 0.2
Tischgrösse (mm)	400 x 420
Motorleistung 750 / 1'500 (U/min)	1.3 / 2.4
Säulendurchmesser (mm)	125
Gewicht der Maschine ca. (kg)	320
