Konventionelle Drehmaschinen

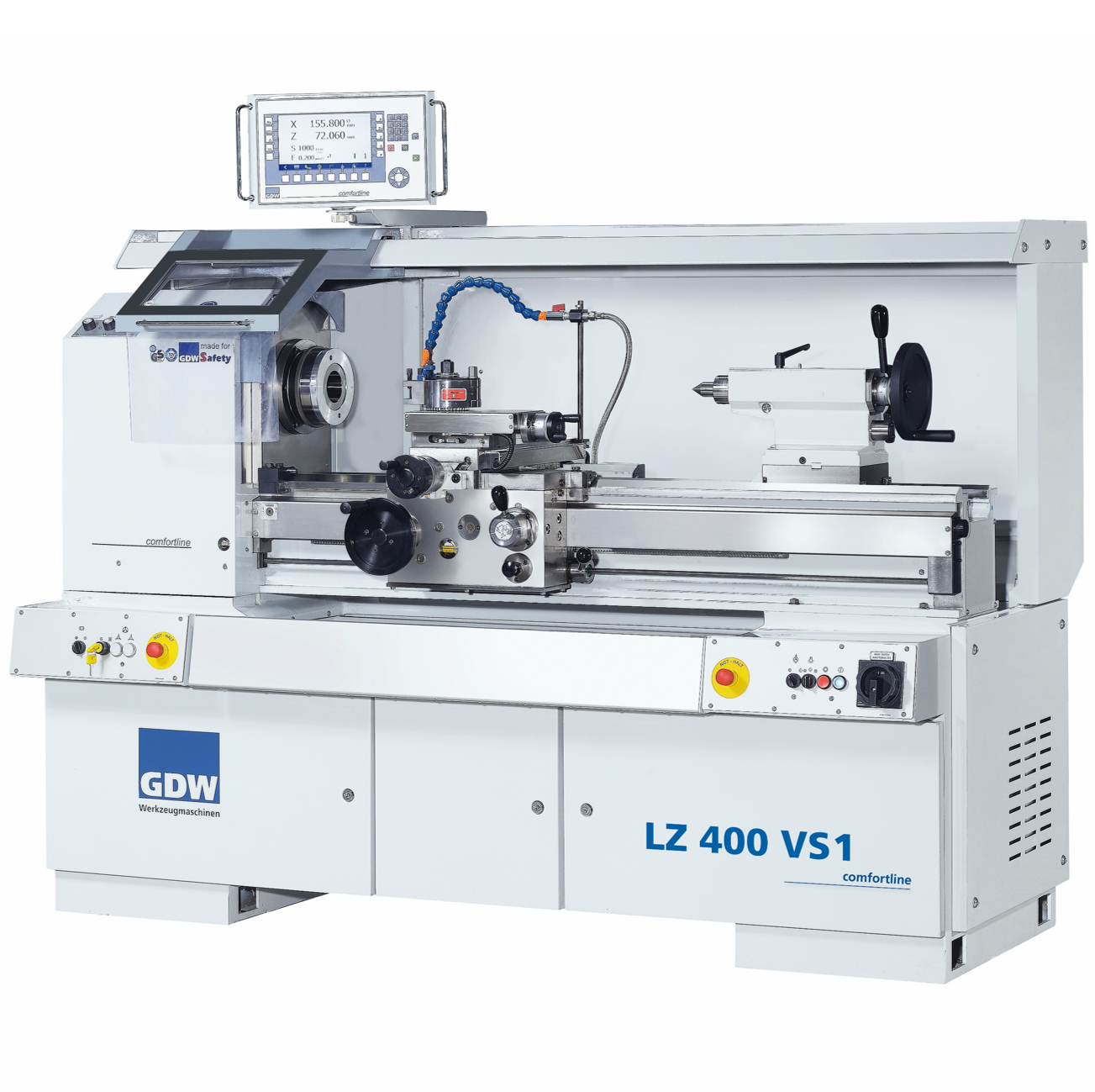

GDW Comfortline VS
GDW
Comfortline VS
- Präzisions-Leit- und Zugspindeldrehmaschine, die Massstäbe setzt
- GDW-Bildschirmanzeige Comfortline
- CNC-ähnliche Bedienerführung
- Werkzeugspeicher mit Geometrie-, Material- und Schnittdaten
- Schneidenradiuskompensation
- Kegel und Radius fertigdrehen
- Orientierter Spindelhalt über Teach-In
- C-Achse für Hauptspindel
- Gewindeschneiden mit elektronischem Anschlag
- Stufenlos verstellbare Drehzahl und Vorschub
Swiss Edition
- Schnellwechsel-Werkzeughalter passend zur Maschinengrösse
- Kühlmitteleinrichtung
- Teleskopauszug für Kühlmittelpumpe
- 2. Not-Aus Taster rechts an der Maschine
- Leitspindelabschaltung über Schlüssel von aussen
- Elektr. Vorbereitung für Hebel-Spannzangenfutter
- Steckdose nach Schweizer Norm
- Nivellierelemente
- Verpackung Holzrost
- 24 Monate Garantie
Technische Daten und Modelle

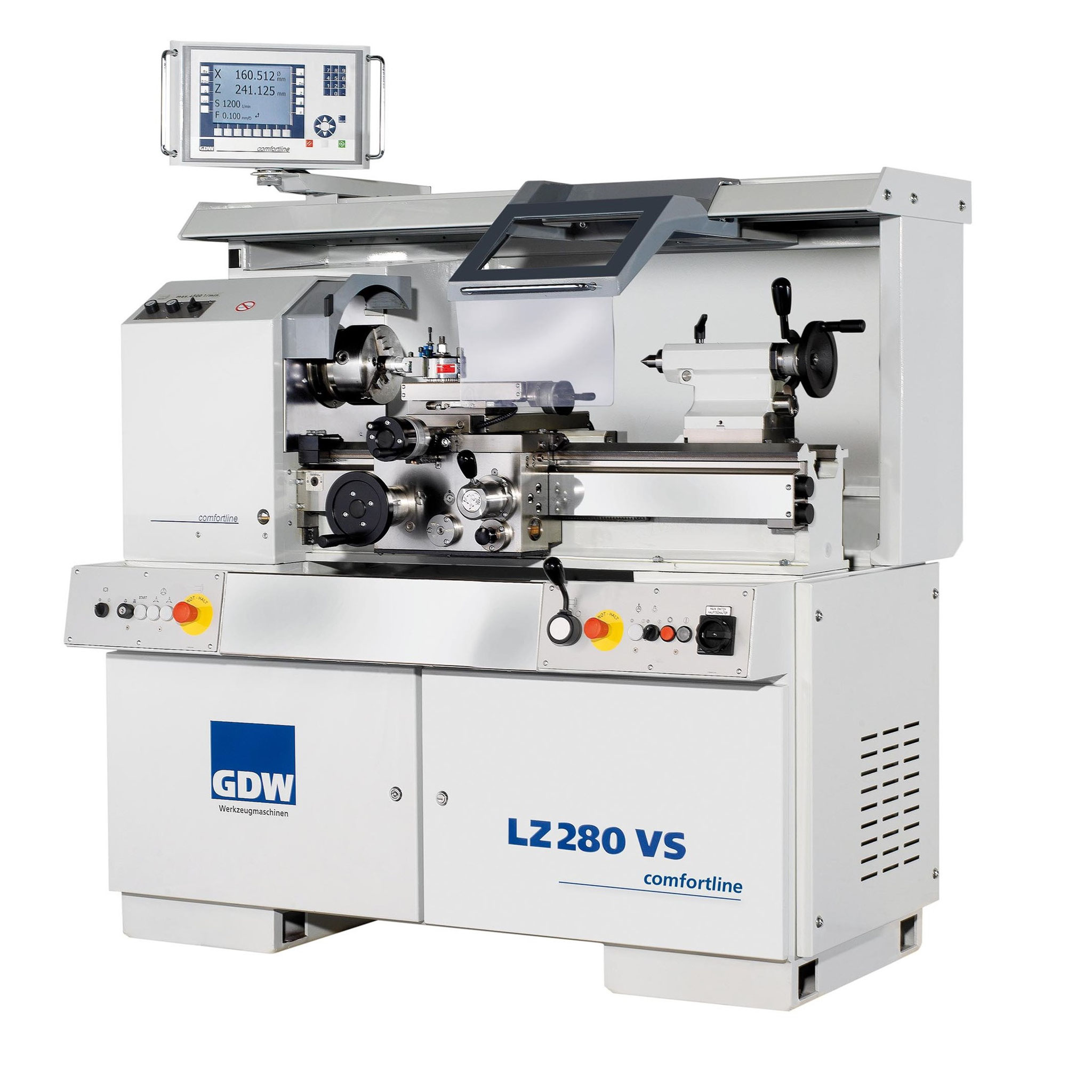

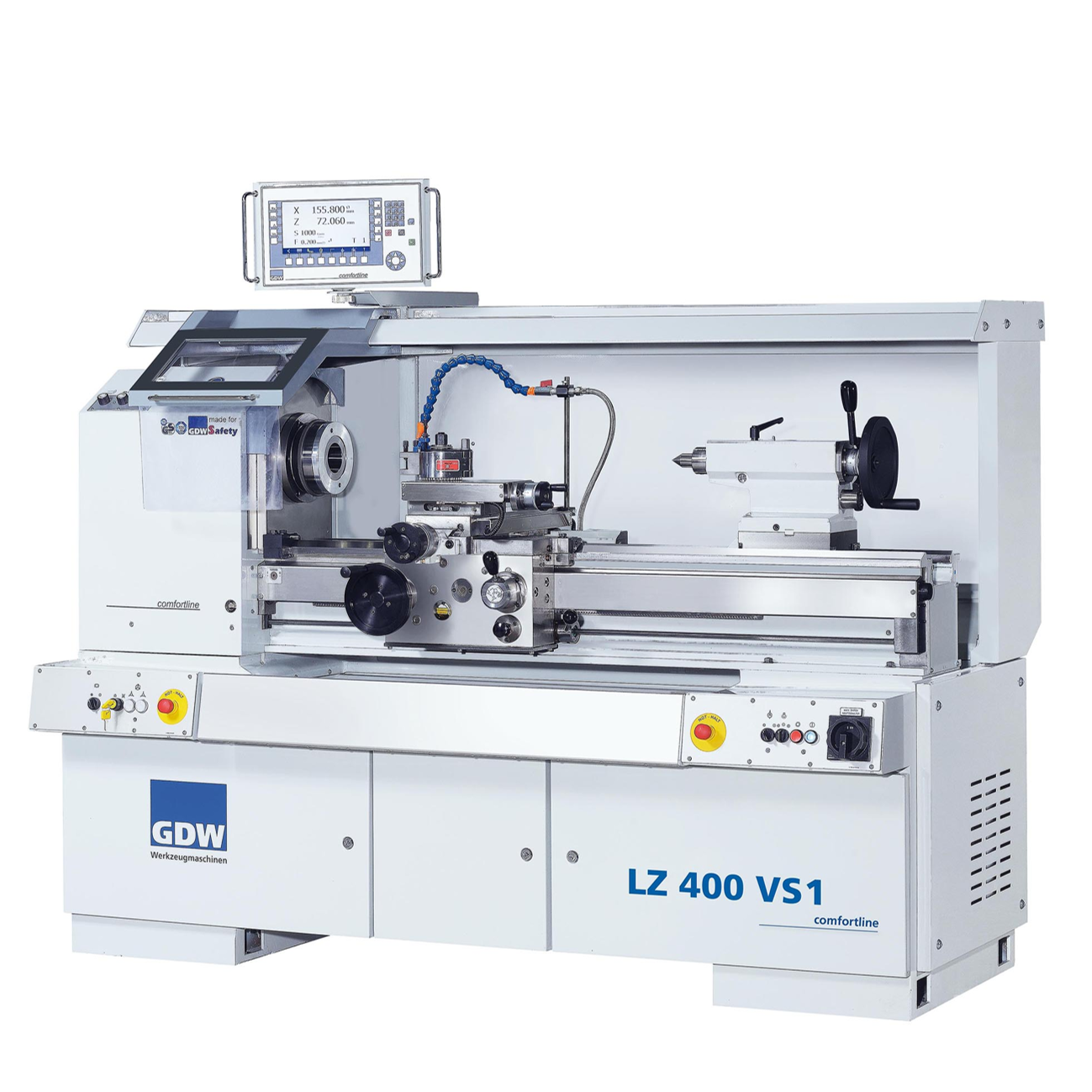

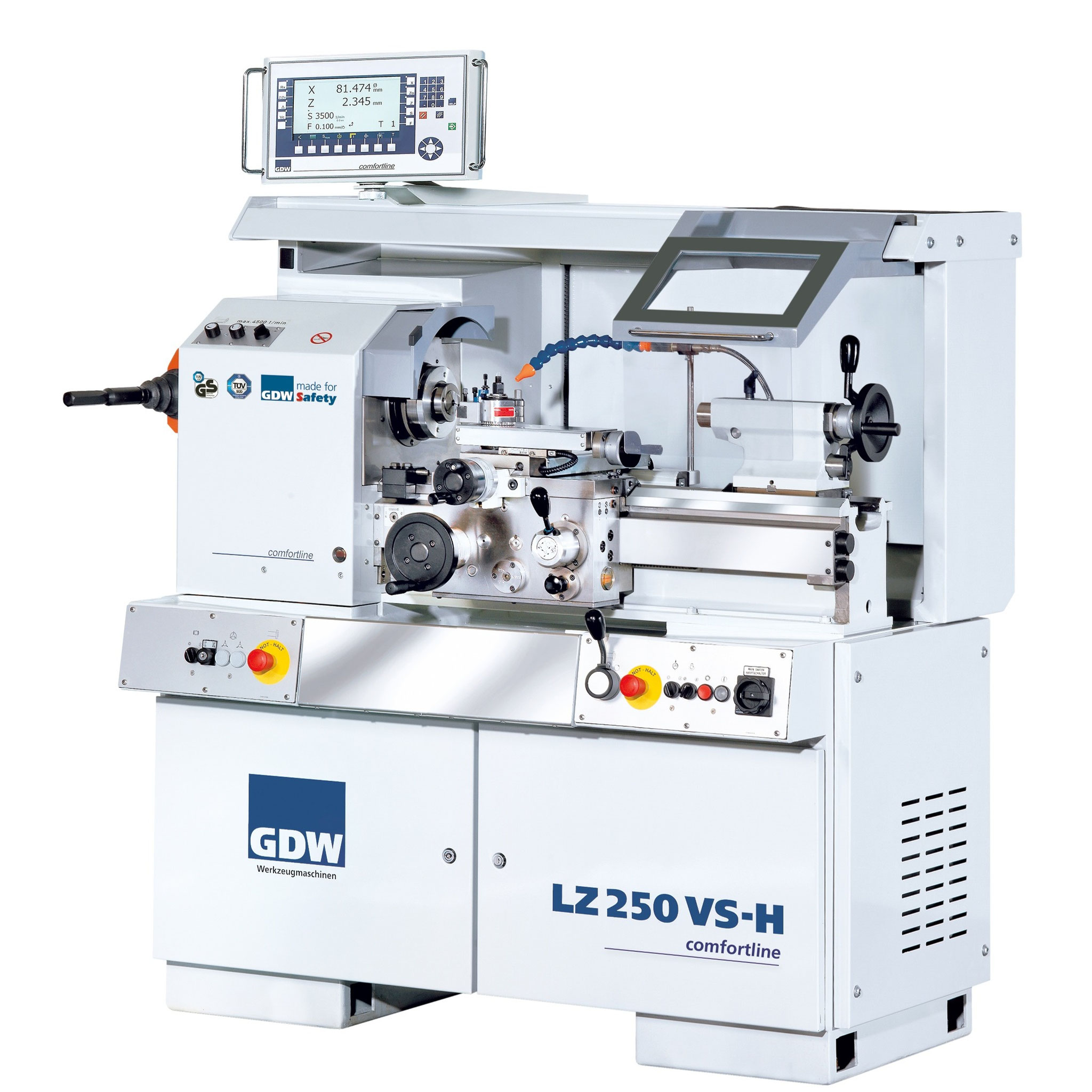

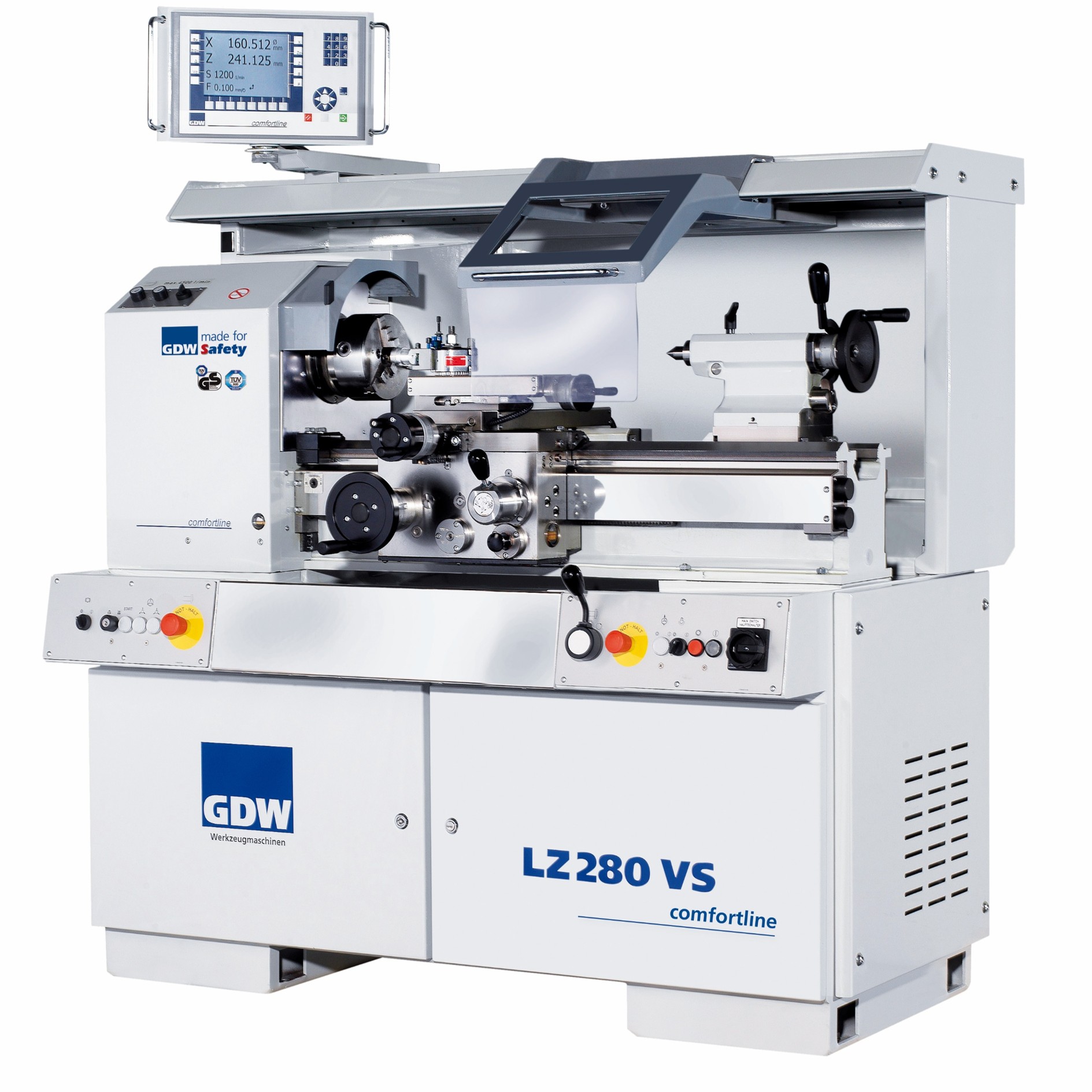

GDW: LZ 250 VS, LZ 280 VS, LZ 400 VS1, LZ 400 VS2
| Informationen | LZ 250 VS | LZ 280 VS | LZ 400 VS1 | LZ 400 VS2 |
| Umlauf-⌀ über Bett (mm) | 290 | 330 | 400 | 400 |
| Dreh-⌀ über Schlitten (mm) | 150 | 190 | 225 | 225 |
| Spitzenweite (mm) | 500 | 670 | 1'000 | 1'000 |
| Spindelbohrung (mm) | 43 | 43 | 62 | 62 |
| Drehzahlbereich stufenlos (U/min) | 30 - 5'000 | 30 - 5'000 |
30 - 4'000 (stufenlos) |
20 - 850 120 - 3'500 (2 Getriebestufen) |
| Antriebsleistung (kW) | 5.5 | 7 | 10.5 | 10.5 |

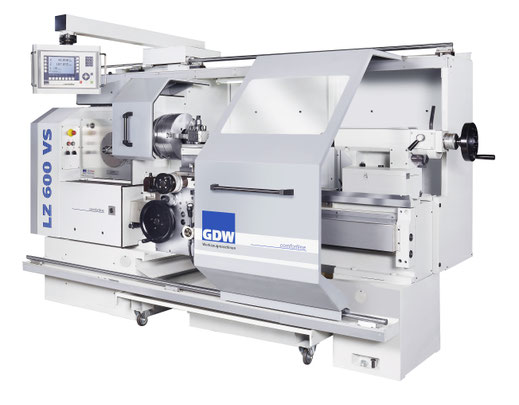

LZ 600 VS
GDW LZ 600 VS
- Präzisions-Leit- und Zugspindeldrehmaschine, die Massstäbe setzt
- GDW Bildschirmanzeige Comfortline
- Geschleppter Reitstock
- 1:1 und 1:4 untersetzte Pinolenbewegung
- Mitfahrende Bedienelemente
- Verschiedene Spitzenweiten möglich
- 24 Monate Garantie
Technische Daten und Modelle
GDW: LZ 600 VS
| Informationen | LZ 600 VS |
| Umlauf-⌀ über Bett (mm) | 600 |
| Dreh-⌀ über Schlitten (mm) | 400 |
| Spitzenweite (mm) | 1'000 / 1'500 / 2'000 / 3'000 |
| Spindelbohrung (mm) |
82 103 (Opt.) |
| Drehzahlreihe U (U/min) | 8 - 62 |
| Drehzahlreihe V (U/min) | 62 - 500 |
| Drehzahlreihe W (U/min) | 250 - 2'000 |
| Antriebsleistung (kW) | 15 |

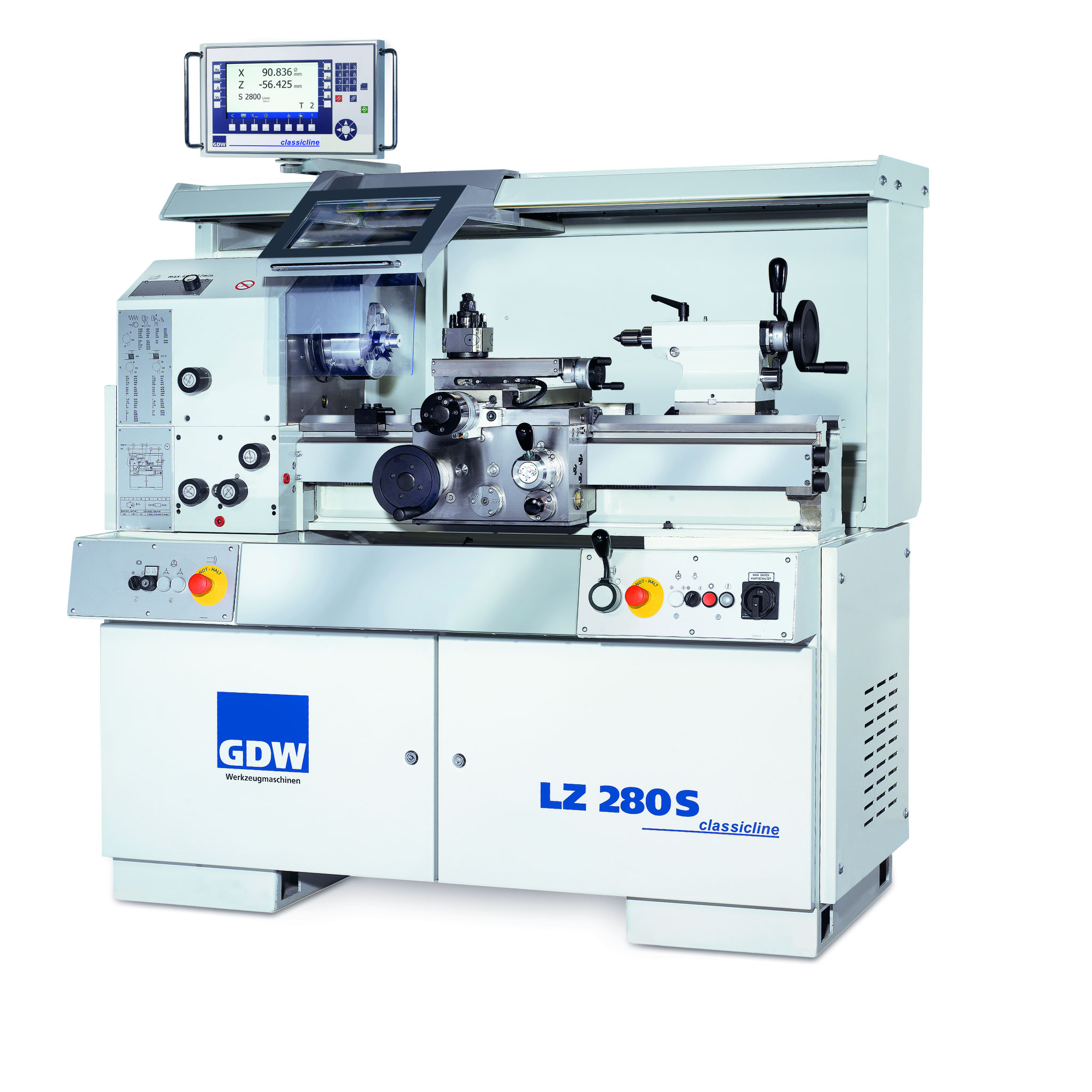

GDW Classicline SN / S
GDW
Classicline SN / S
- Präzisions-Leit- und Zugspindeldrehmaschine mit GDW 3-Achsen
- Positionsanzeige mit einfachen Eingabemasken
- Orientierter Spindelhalt über Teach-In
- Gewindeschneiden mit elektronischem Anschlag
- Automatische Handradausrückung
- Hoher Sicherheitsstandard
Swiss Edition
- Schnellwechsel-Werkzeughalter passend zur Maschinengrösse
- Kühlmitteleinrichtung
- Teleskopauszug für Kühlmittelpumpe
- 2. Not-Aus Taster rechts an der Maschine
- Leitspindelabschaltung über Schlüssel von aussen
- Elektr. Vorbereitung für Hebel-Spannzangenfutter
- Steckdose nach Schweizer Norm
- Nivellierelemente
- Verpackung Holzrost
- 24 Monate Garantie
Technische Daten und Modelle

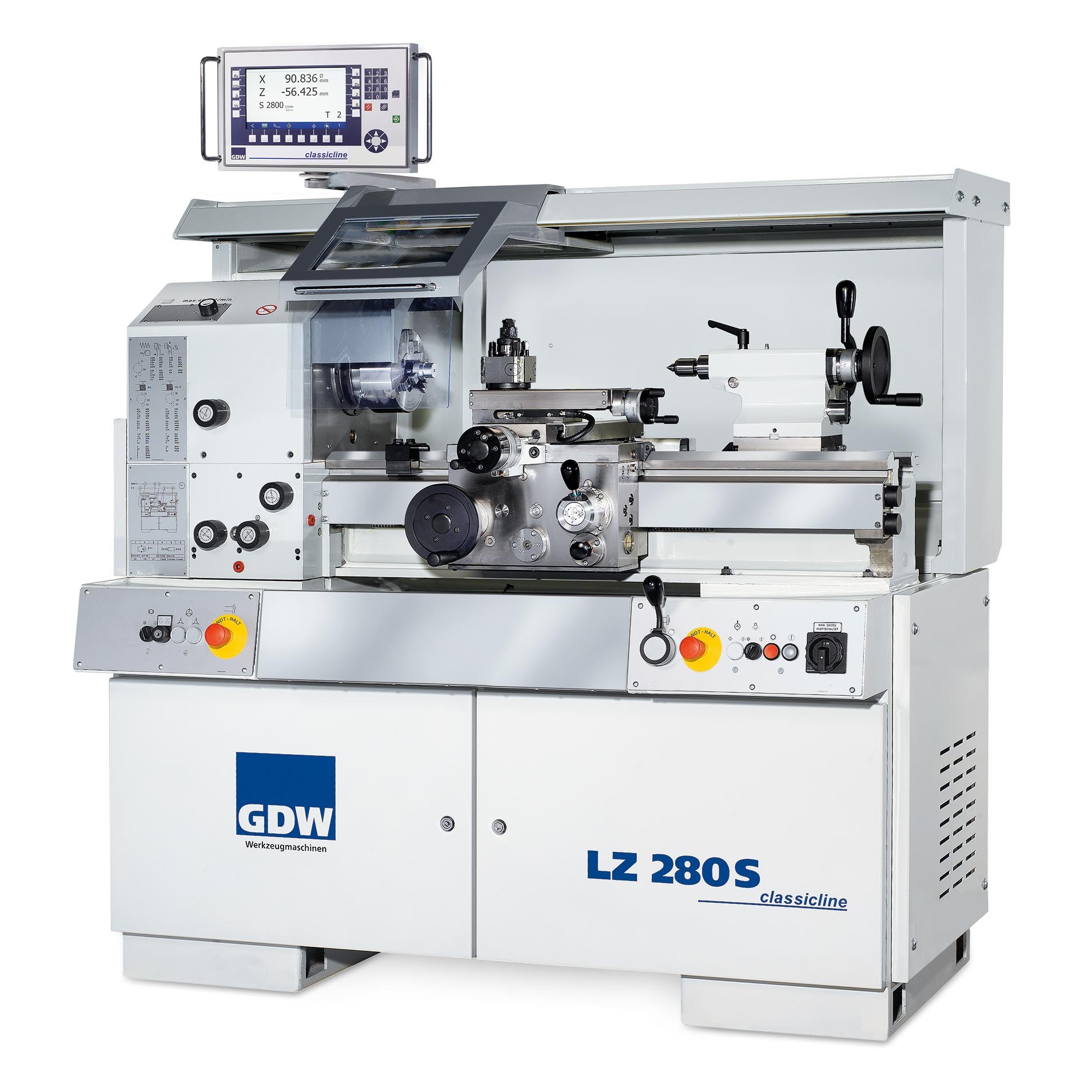

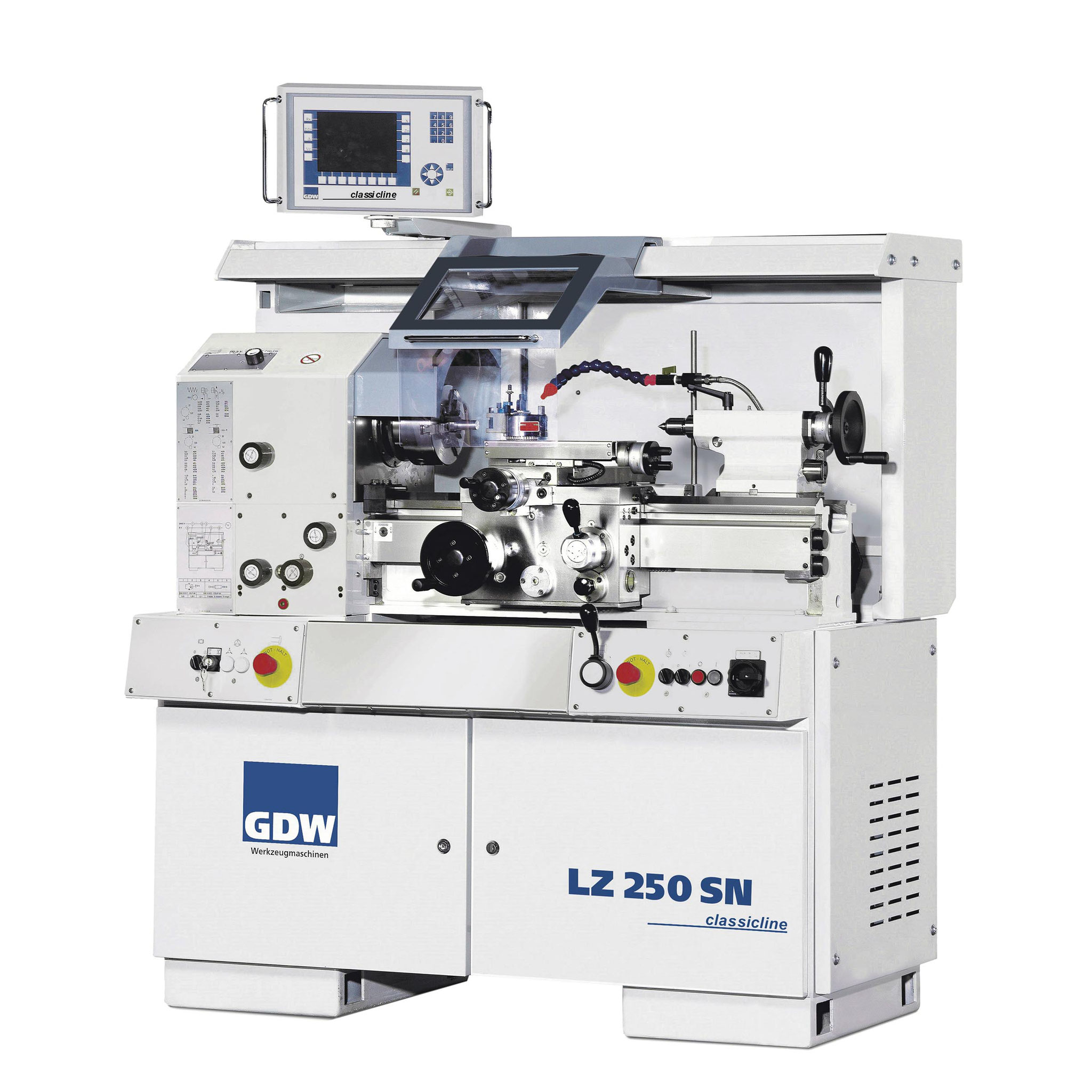

GDW: LZ 250 SN, LZ 280 S
| Informationen | LZ 250 SN | LZ 280 S |
| Umlauf-⌀ über Bett (mm) | 290 | 330 |
| Dreh-⌀ über Schlitten (mm) | 150 | 190 |
| Spitzenweite (mm) | 500 | 670 |
| Spindelbohrung (mm) | 43 | 43 |
| Drehzahlbereich (U/min) |
30 - 4'000 30 - 5'000 (Opt.) |
30 - 4'000 30 - 5'000 (Opt.) |
| Antriebsleistung (kW) | 5.0 / 7.5 | 5.5 / 9.5 |

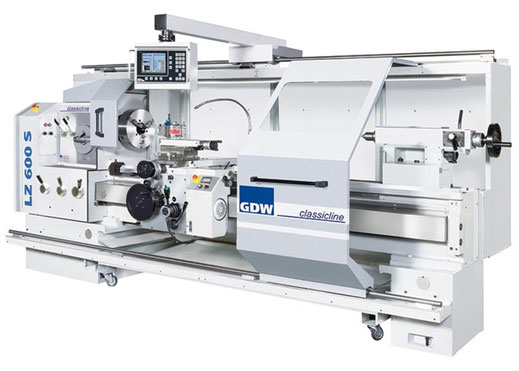

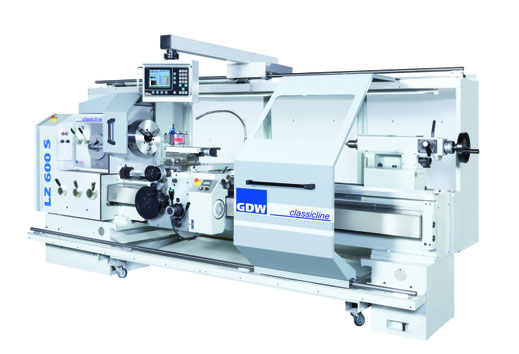

LZ 600 S
GDW LZ 600 S
- Präzisions-Leit- und Zugspindeldrehmaschine mit 3-Achsen Positionsanzeige FAGOR Innova 40i-B
- grosse Spindelbohrung
- Eilgang für X- und Z-Achse
- Reitstock mit Schleppvorrichtung
- Automatische Handausrückung
- Hoher Sicherheitsstandard
- Kühlmitteleinrichtung
- 24 Monate Garantie
Technische Daten und Modelle
GDW: LZ 600 S
| Informationen | LZ 600 S |
| Umlauf-⌀ über Bett (mm) | 600 |
| Dreh-⌀ über Schlitten (mm) | 400 |
| Spitzenweite (mm) | 1'000 / 1'500 / 2'000 / 3'000 |
| Spindelbohrung (mm) |
82 103 (Opt.) |
| Drehzahlreihe 3 Getriebestufen (U/min) |
8 - 62 65 - 500 250 - 2'000 |
| Antriebsleistung (kW) | 15 |

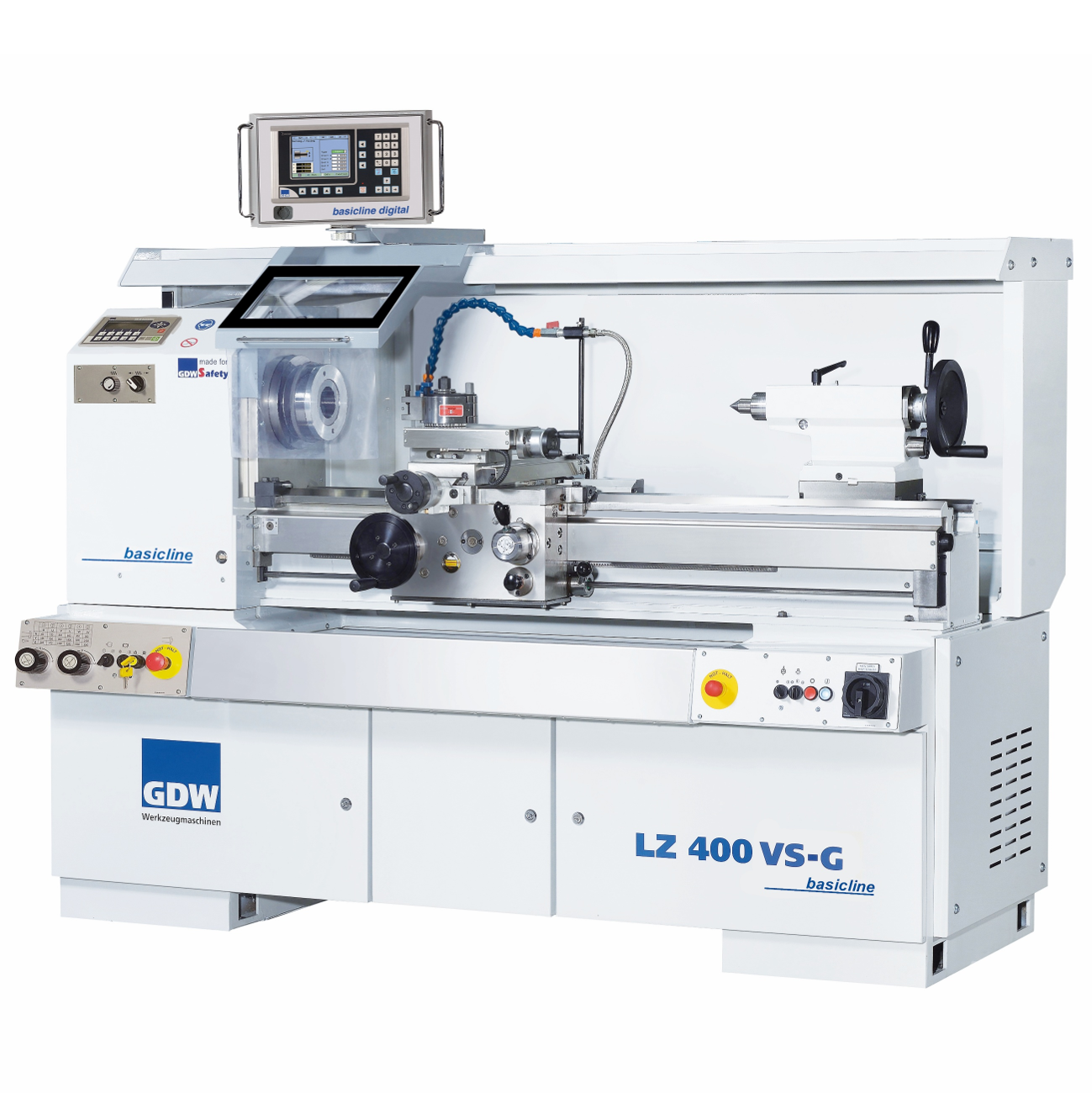

GDW Basicline VS-G
GDW
Basicline VS-G
- Präzisions-Leit- und Zugspindeldrehmaschine mit GDW 3-Achsen
- Positionsanzeige mit einfachen Eingabemasken
- 9-stufiges Getriebe
- Automatische Handradausrückung
- Hoher Sicherheitsstandard
Swiss Edition
- Schnellwechsel-Werkzeughalter passend zur Maschinengrösse
- Kühlmitteleinrichtung
- Teleskopauszug für Kühlmittelpumpe
- 2. Not-Aus Taster rechts an der Maschine
- Leitspindelabschaltung über Schlüssel von aussen
- Elektr. Vorbereitung für Hebel-Spannzangenfutter
- Steckdose nach Schweizer Norm
- Nivellierelemente
- Verpackung Holzrost
- 24 Monate Garantie
Technische Daten und Modelle

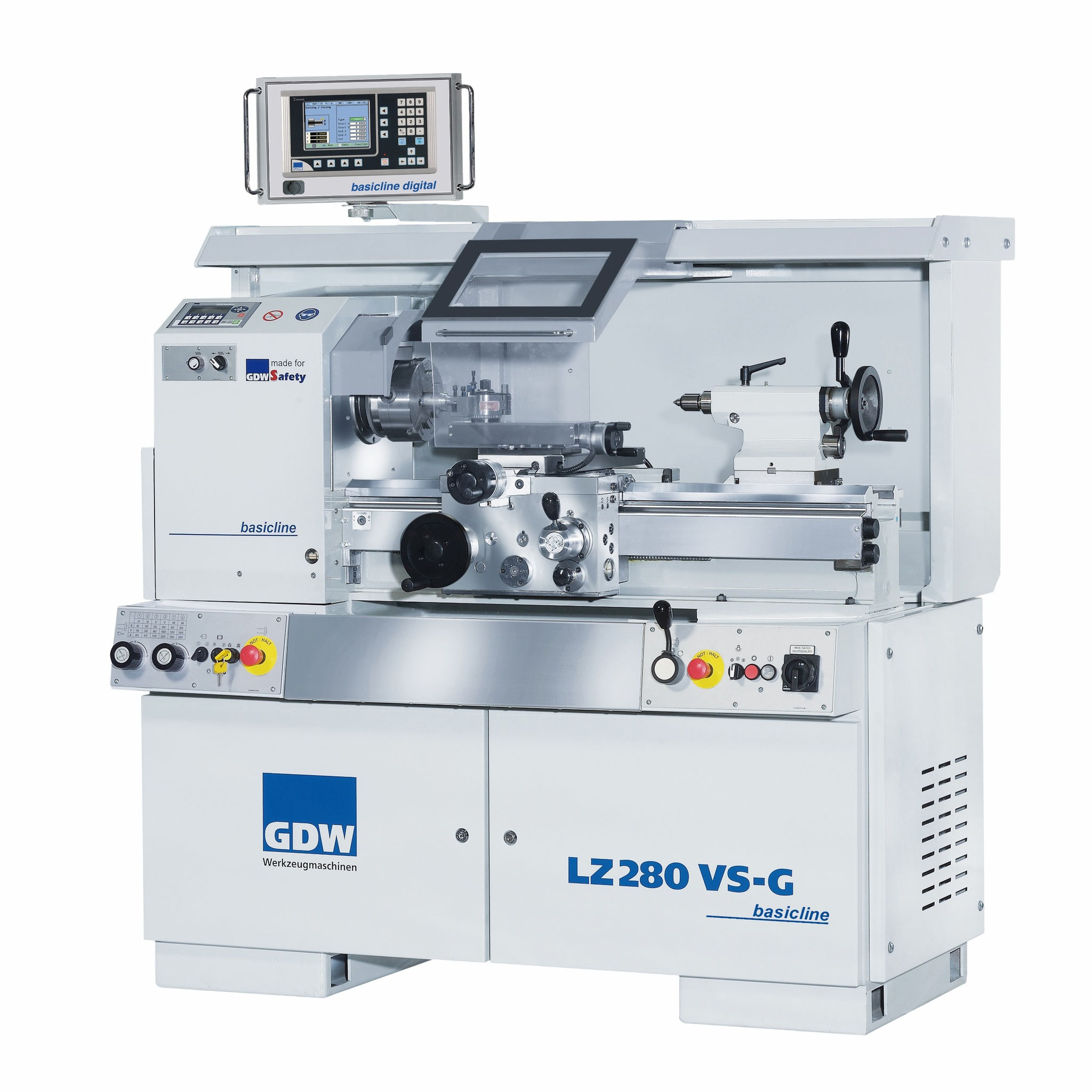

GDW: LZ 280 VS-G, LZ 400 VS-G
| Informationen | LZ 280 VS-G | LZ 400 VS-G |
| Umlauf-⌀ über Bett (mm) | 330 | 400 |
| Dreh-⌀ über Schlitten (mm) | 190 | 225 |
| Spitzenweite (mm) | 670 | 1'000 |
| Spindelbohrung (mm) | 43 | 62 |
| Drehzahlbereich (U/min) |
40 - 3'150 |
40 - 3'150 |
| Antriebsleistung (kW) | 1.9 / 2.4 | 3.7 / 4.4 |

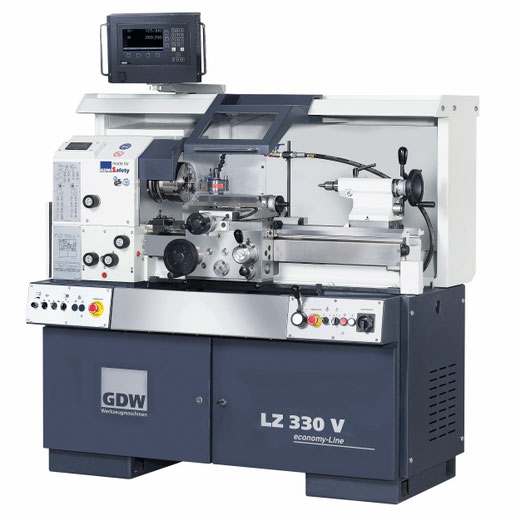

GDW Economyline
GDW
Economyline
- Stufenloser Hauptspindelantrieb
- 24 Vorschub- und Gewindestufen
- Hohe Laufruhe durch optimierten Antrieb
- Leistungsstarkes Drehmoment
- Geringe Geräuschentwicklung
- Abgedeckte Leit- und Zugspingel
- Automatische Handausrückung
- Beste Bedienbarkeit und Ergonomie
- Umfangreiche Ausstattungsdetails
- Wirtschaftlich, präzise und werthaltig
- Maschinenunterbau mit herausnehmbarer Spänewanne und abschliessbarem Werkzeugschrank für Zubehör
Serienausrüstung
- Verfahrbare Spritzschutzhaube mit Sicherheitsverglasung
- Multifix
- Sicherheits-Wahlschalter für Zangen- und Futterarbeiten
- 3-Achsen Positionsanzeige mit 6" Farbbildschirm
- Elektromechanische Endschalt-Einrichtung für Gewinde- und Vorschubbetrieb
- LED-Maschinenleuchte
- Rückwand abnehmbar
- Kühlmitteleinrichtung
- Integrierter Werkzeug-Schrank mit Teleskopauszügen
- Zusätzliche Service-Steckdose
Technische Daten und Modelle
GDW: LZ 330 V
| Informationen | LZ 330 V |
| Umlauf-⌀ über Bett (mm) | 330 |
| Dreh-⌀ über Schlitten (mm) | 190 |
| Spitzenweite (mm) | 670 |
| Spindelbohrung (mm) | 43 |
| Drehzahlbereich (U/min) |
30 - 4'000 |
| Antriebsleistung (kW) | 5.5 / 6.5 |
