Bettfräsmaschinen

MTE

Baureihe K

Kompakt gebaute Maschine
Grosse Verfahrwege, kräftig und präzise
2-Stufengetriebe im Frässchieber
Ideale Maschine für die Bearbeitung kleiner und mittelgrosser Werkstücke
Nach Ihren Wünschen konstruiert
Steuerungen: HEIDENHAIN oder SIEMENS

Kontakt aufnehmen

Technische Daten und Modelle

MTE: Baureihe K

Informationen	Baureihe K
Verfahrwege X-Achse (mm)	2'000 - 3'000
Verfahrwege Y-Achse (mm)	1'000
Verfahrweg Z-Achse (mm)	1'100
Spindeln (U/min)	Verschiedene Spindeln im Drehzahlbereich von: 3'000 - 6'000 IKZ bis 70 bar
Werkzeugwechsler	bis 60 Plätze

MTE

Baureihe BF

Bettfräsmaschinen der Baureihe BF, entwickelt für die Schwerzerspannung
Dank optimaler Schwingungsdämpfung können auch labile Schweisskonstruktionen sehr gut bearbeitet werden
Hochdynamische, digitale Antriebe (15 m/min)
Oelgekühltes 3-Stufengetriebe mit Frässchieber
Ergonomisches Handling der Werkstücke
Effektives Spänemanagement
Steuerungen: HEIDENHAIN oder SIEMENS möglich

Kontakt aufnehmen

Technische Daten und Modelle

MTE: Baureihe BF

Informationen	BF-2'200	BF-2'700	BF-3'200	BF-3'700	BF-4'200	BF-4'700	BF-5'200
Verfahrwege X-Achse (mm)	2'200	2'500	3'000	3'500	4'000	4'500	5'000
Aufspannfläche Tisch (mm)	2'200 x 1'100	2'700 x 1'000	3'200 x 1'000	3'700 x 1'000	4'200 x 1'000	4'700 x 1'000	4'700 x 1'000
zul. Tischbelastung (kg)	7'200	9'000	11'000	12'000	12'000	13'000	13'000

Informationen	Baureihe BF
Verfahrwege Y-Achse bei allen Grössen (mm)	1'000, 1'200 oder 1'300
Verfahrwege Z-Achse bei allen Grössen (mm)	1'000 - 2'000
Spindeln (U/min)	Verschiedene Spindeln im Drehzahlbereich von: 4'000 - 6'000 32 / 40 kW 1'120 - 1'940 Nm
Werkzeugaufnahmen	SK ISO 50 / HSK 100
Werkzeugwechsler	bis 120 Plätze IKZ bis 70 bar

MTE

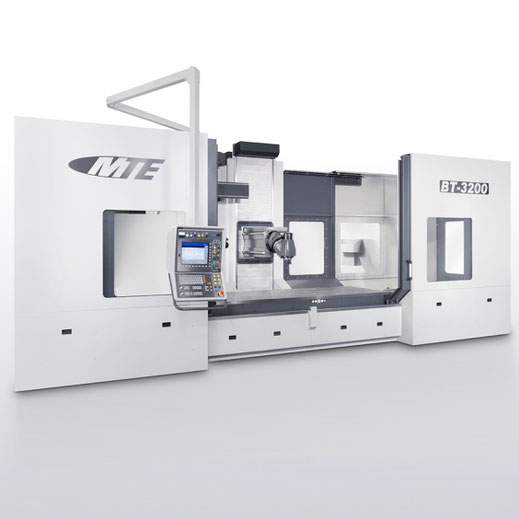

Baureihe BT

Die Bettfräsmaschinen der Baureihe BT, hochdynamisch, stabil und präzise
Eignet sich perfekt als Schrupp- und Schlichtmaschine
Multitaskmaschine
Hochdynamische, digitale Antriebe (25 m/min)
Ergonomisches Handling der Werkstücke
Effektives Spänemanagement
Steuerungen: HEIDENHAIN oder SIEMENS

Kontakt aufnehmen

Technische Daten und Modelle

MTE: Baureihe BT

Informationen	BT-2'200	BT-2'700	BT-3'200	BT-3'700	BT-4'200	BT-4'700	BT-5'200
Verfahrwege X-Achse (mm)	2'000	2'500	3'000	3'500	4'000	4'500	5'000
Aufspannfläche Tisch (mm)	2'200 x 1'000	2'700 x 1'000	3'200 x 1'000	3'700 x 1'000	4'200 x 1'000	4'700 x 1'000	4'700 x 1'000
zul. Tischbelastung (kg)	7'200	9'000	11'000	12'000	12'000	13'000	13'000

Informationen	Baureihe BT
Verfahrwege Y-Achse bei allen Grössen (mm)	1'000, 1'200 oder 1'300
Verfahrwege Z-Achse bei allen Grössen (mm)	1'000 - 2'000
Spindeln (U/min)	Verschiedene Spindeln im Drehzahlbereich von: 4'000 - 6'000 32 / 40 kW 1'120 - 1'940 Nm
Werkzeugaufnahmen	SK ISO 50 / HSK 100
Werkzeugwechsler	bis 120 Plätze IKZ bis 70 bar

MTE

Baureihe KT

Die Bettfräsmaschinen der Baureihe KT, hochdynamisch, stabil und präzise
Grosser Querverfahrweg (1'500 mm)
Grosser Aufspanntisch, hohes Werkstückgewicht
Multitaskmaschine
Hochdynamische, digitale Antriebe (25 m/min)
Ergonomisches Handling der Werkstücke
Effektives Spänemanagement
Steuerungen: HEIDENHAIN oder SIEMENS

Kontakt aufnehmen

Technische Daten und Modelle

MTE: Baureihe KT

Informationen	KT-3'200	KT-3'700	KT-4'200	KT-4'700	KT-5'200
Verfahrwege X-Achse (mm)	3'000	3'500	4'000	4'500	5'000
Aufspannfläche Tisch (mm)	4'200 x 1'200	4'200 x 1'200	4'200 x 1'200	4'200 x 1'200	4'200 x 1'200
zul. Tischbelastung (kg)	10'000	14'000	14'000	14'000	15'000

Informationen	Baureihe KT
Verfahrwege Y-Achse bei allen Grössen (mm)	1'500
Verfahrwege Z-Achse bei allen Grössen (mm)	1'500 oder 2'000
Spindeln (U/min)	Verschiedene Spindeln im Drehzahlbereich von: 4'000 - 6'000 32 / 40 kW 1'120 - 1'940 Nm
Werkzeugaufnahmen	SK ISO 50 / HSK 100
Werkzeugwechsler	bis 120 Plätze IKZ bis 70 bar

MTE

Baureihe RT

Die Baureihe RT vereint die Vorteile eines Tischbohrwerkes und einer Bettfräsmaschine in einer Maschine
Rundtisch als integrierte NC-Achse in Verbindung mit automatisch schwenkendem Fräskopt
Automatischer Palettenwechsler für 2 - 16 Palettplätzen und Werkstückgewicht bis 15 Tonnen möglich
Hochdynamische, digitale Antriebe (25 m/min)
Ergonomisches Handling der Werkstücke
Effektives Spänemanagement
Steuerungen: HEIDENHAIN oder SIEMENS

Kontakt aufnehmen

Technische Daten und Modelle

MTE: Baureihe RT

Informationen	RT-2'000	RT-2'500	RT-3'000	RT-3'500	RT-4'000
Verfahrwege X-Achse (mm)	2'000	2'500	3'000	3'500	4'000
Aufspannfläche Tisch (mm)	1'250 x 1'500	1'250 x 1'500	1'250 x 1'500	1'250 x 1'500	1'250 x 1'500
zul. Tischbelastung (kg)	8'000	8'000	8'000	8'000	8'000

Informationen	Baureihe RT
Verfahrwege Y-Achse bei allen Grössen (mm)	1'200, 1'300 oder 1'500
Verfahrwege Z-Achse bei allen Grössen (mm)	1'500 oder 2'000
Spindeln (U/min)	Verschiedene Spindeln im Drehzahlbereich von: 4'000 - 6'000 32 / 40 kW 1'120 - 1'940 Nm
Werkzeugaufnahmen	SK ISO 50 / HSK 100
Werkzeugwechsler	bis 120 Plätze IKZ bis 70 bar
Optional	Aufspannfläche Schaltteller: 1'600 x 1'400 mm zul. Tischlast: 15'000 kg
