CNC-Bearbeitungscentren
vertikal Bearbeitung
FEELER
VMX-Reihe
- Vertikales Bearbeitungscenter
- Entwickelt & konstruiert für die Hochgeschwindigkeitsbearbeitung
- Dynamische, stabile Maschine
- Leistungsstarke, direkt angetriebene Frässpindeln
- Modernes Design
- Steuerungen: FANUC
Technische Daten und Modelle
FEELER: VMX-Reihe
| Informationen |
VMX-820 |

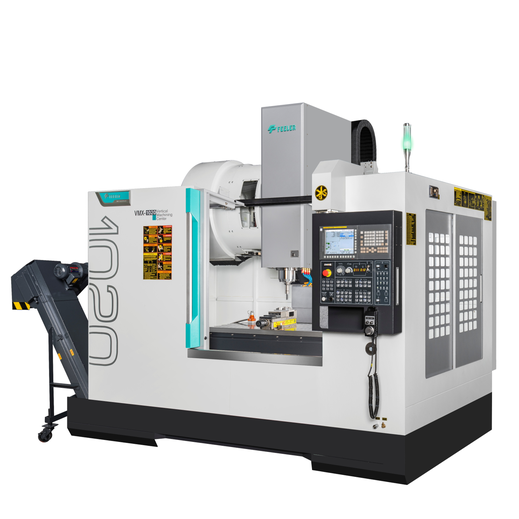

VMX-1020 |
| Verfahrwege X-, Y-, Z-Achse (mm) | 820 x 520 x 560 | 1'020 x 520 x 560 |
| Tisch (mm) | 950 x 520 | 1'150 x 520 |
| Max. Werkstückgewicht (kg) | 800 | 800 |
| Spindel (U/min) |
12'000 (Opt. 15'000) |
12'000 (Opt. 15'000) |
| Eilgang X-, Y-, Z-Achse (m/min) | 40 / 40 / 30 | 40 / 40 / 30 |
| Anzahl Werkzeuge | 24 (Opt. 30 / 40) | 24 (Opt. 30 / 40) |
| Dimension Maschine (mm) | 2'905 x 2'352 x 3'060 | 3'040 x 2'352 x 3'060 |
| Gewicht Maschine (kg) | 5'400 | 5'900 |
FEELER
VMP-Reihe
- Vertikales Bearbeitungscenter
- Kompakte Maschine
- Optimale Steifigkeit und Stabilität gewähren eine hohe Genauigkeit
- Viele Ausbaumöglichkeiten (Optionen)
- Modernes Design
- Steuerungen: HEIDENHAIN, SIEMENS und FANUC möglich
Technische Daten und Modelle
FEELER: VMP-Reihe
| Informationen |
VMP-23 (A) |

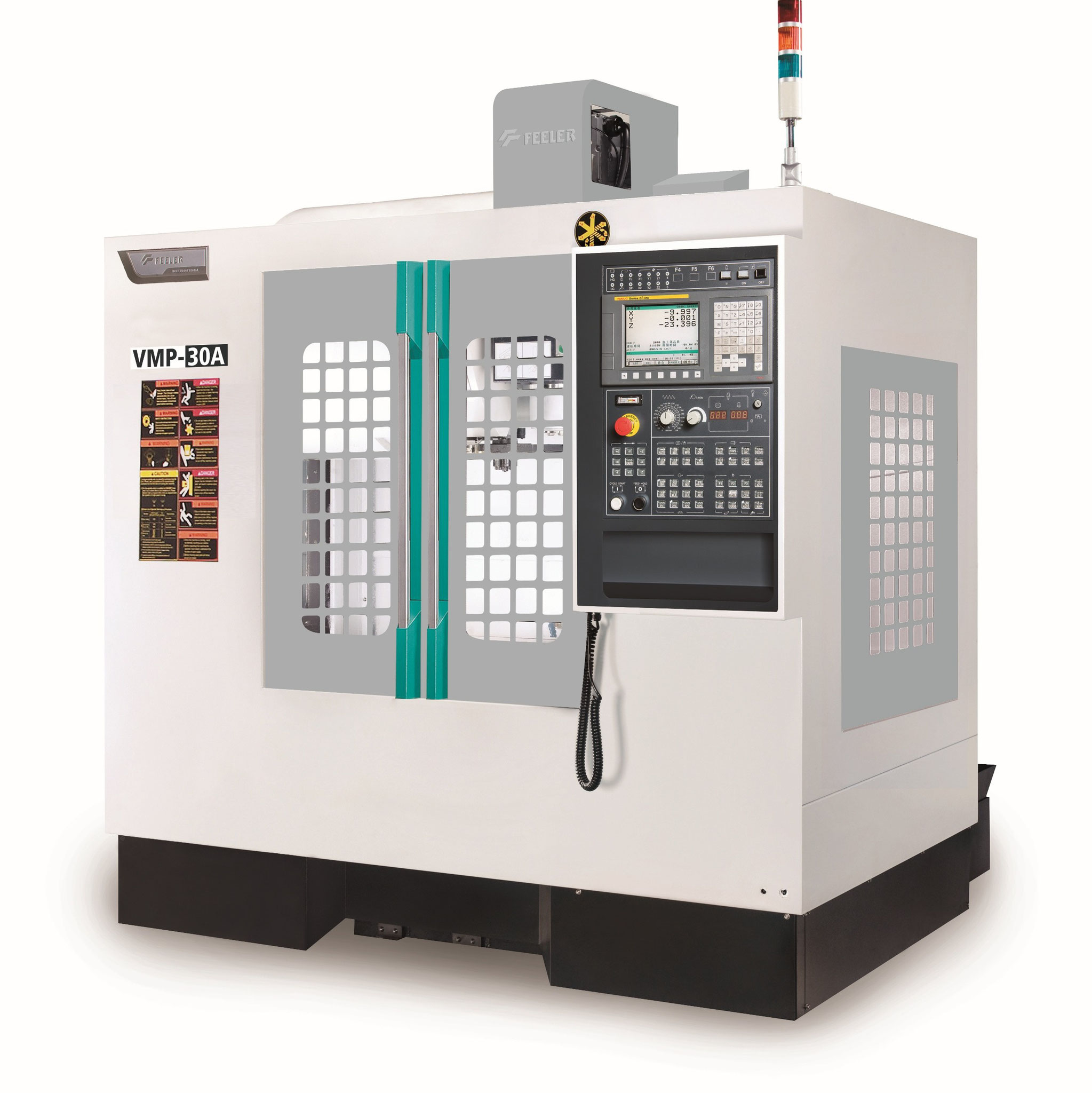

VMP-30 (A) |
VMP-32 (A) |
VMP-40 (A) |
| Verfahrwege X-, Y-, Z-Achse (mm) | 580 x 420 x 510 | 760 x 420 x 510 | 820 x 520 x 505 | 1'020 x 520 x 505 |
| Tisch (mm) | 650 x 420 | 650 x 420 | 950 x 520 | 1'150 x 520 |
| Max. Werkstückgewicht (kg) | 300 | 300 | 800 | 800 |
| Spindel (U/min) |
10'000 Riementrieb (verschiedene Optionen auf Anfrage) |
10'000 Riementrieb (verschiedene Optionen auf Anfrage) |
10'000 Riementrieb (verschiedene Optionen auf Anfrage) |
10'000 Riementrieb (verschiedene Optionen auf Anfrage) |
| Eilgang X-, Y-, Z-Achse (m/min) | 36 / 36 / 36 | 36 / 36 / 36 | 40 / 40 / 30 | 40 / 40 / 30 |
| Anzahl Werkzeuge | 20 (Opt. 24) | 20 (Opt. 24) | 24 (Opt. 30, 40, 50) | 24 (Opt. 30, 40, 50, 60 ) |
| Dimension Maschine (mm) | 1'900 x 2'255 x 2'495 | 2'100 x 2'255 x 2'495 | 2'905 x 2'260 x 2'800 | 3'040 x 2'260 x 2'800 |
| Gewicht Maschine (kg) | 3'000 | 3'000 | 5'800 | 6'300 |
| Informationen |
VMP-45 (A) |

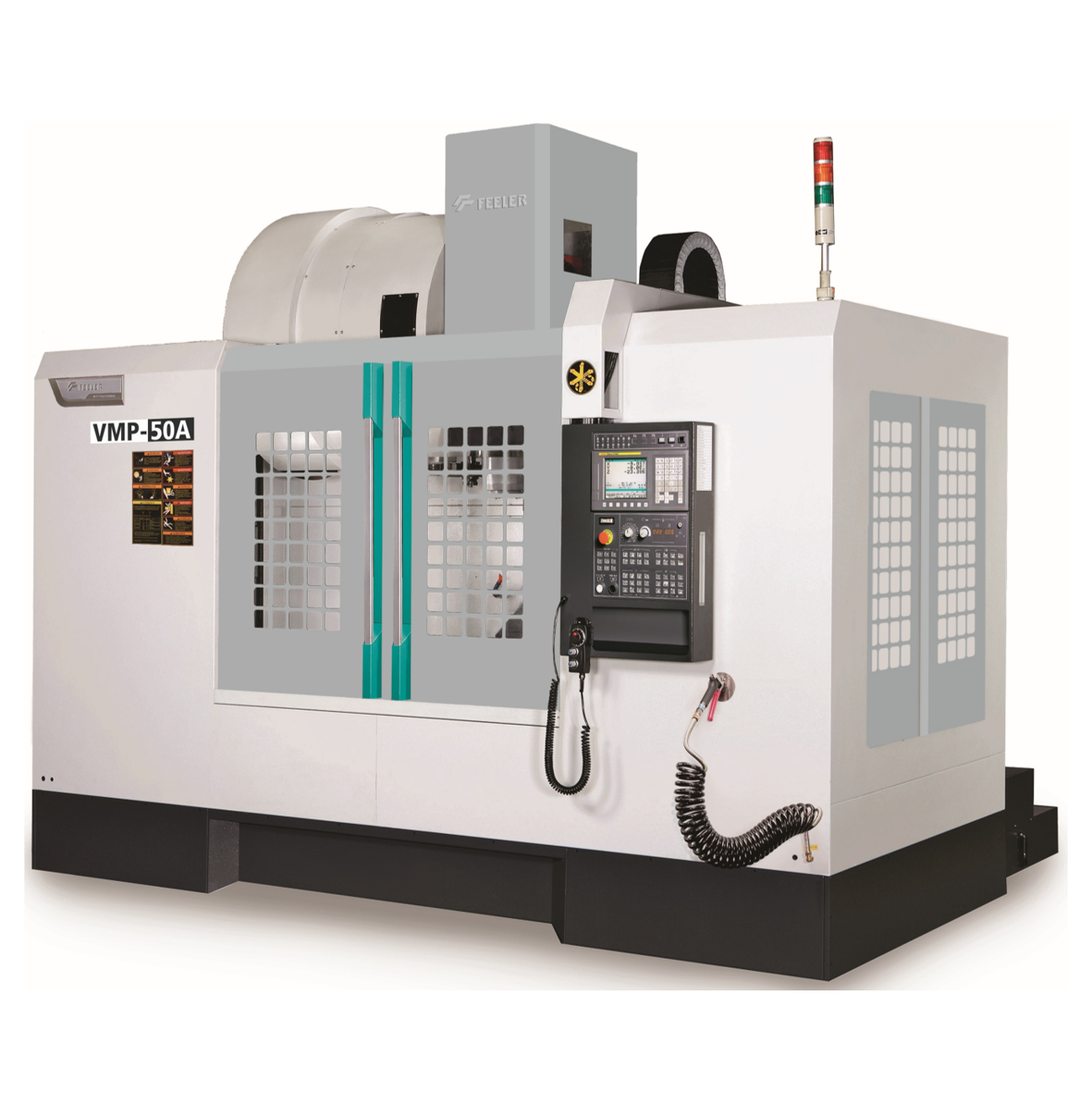

VMP-50 (A) |

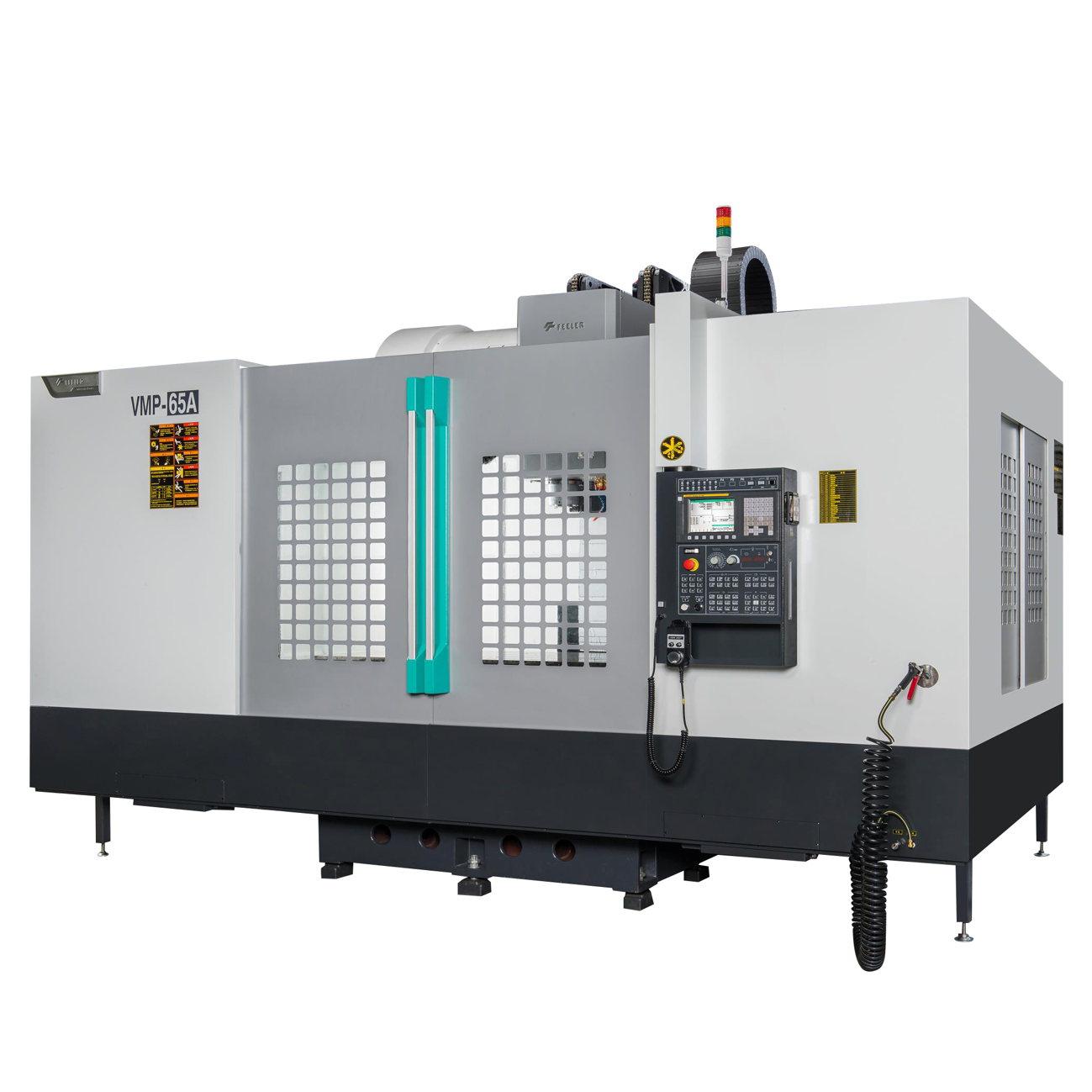

VMP-65 (A) |
| Verfahrwege X-, Y-, Z-Achse (mm) | 1'100 x 610 x 600 | 1'300 x 610 x 600 | 1'650 x 800 x 800 |
| Tisch (mm) | 1'200 x 600 | 1'200 x 600 | 1'700 x 800 |
| Max. Werkstückgewicht (kg) | 1'500 | 1'500 | 1'500 |
| Spindel (U/min) |
10'000 Riemenbetrieb BT 40/HSK-A63
4'000 Riemenbetrieb BT 50/HSK-A100
(verschiedene Optionen auf Anfrage) |
10'000 Riemenbetrieb BT 40/HSK-A63
4'000 Riemenbetrieb BT 50/HSK-A100
(verschiedene Optionen auf Anfrage) |
10'000 Riemenbetrieb
(verschiedene Optionen auf Anfrage) |
| Eilgang X-, Y-, Z-Achse (m/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 |
| Anzahl Werkzeuge | 24 (Opt. 30, 40, 50) | 24 (Opt. 30, 40, 50) | 24 (Opt. 30, 40, 50, 60) |
| Dimension Maschine (mm) | 3'180 x 2'800 x 2'900 | 3'550 x 2'800 x 2'900 | 4'400 x 3'500 x 3'300 |
| Gewicht Maschine (kg) | 6'800 | 7'300 | 12'300 |
