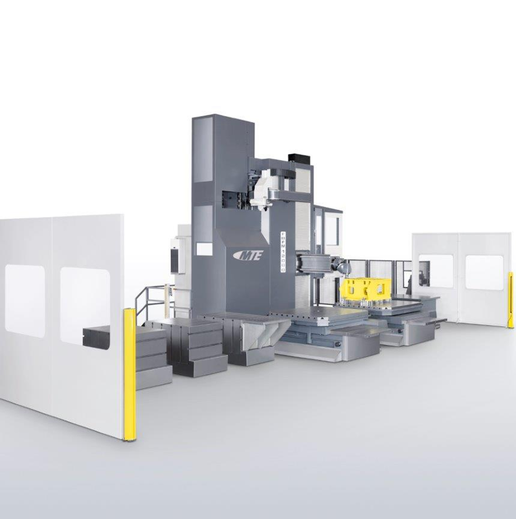

Fahrständerfräsmaschinen
MTE Baureihe FBF-S
MTE
Baureihe FBF-S
- Fahrständermaschine zur Bearbeitung grosser und schwerer Werkstücke
- Perfekt geeignet für die Bearbeitung von Werkstücken, bei denen ein Vertikalweg von 1'500 bis 2'250 mm benötige wird
- Die FBF-S wird von Kunden im allgemeinen Maschinenbau, Lohnfertiger, Werkzeug- und Formenbau, sowie häufig auch in der Weichen- und Schienenbearbeitung, wo eine hohe Stabilität und Dämpfung gefragt sind, eingesetzt
Besondere Merkmale
- Stark verrippte, schwingungsdämpfende Gusskonstruktion
- INA-Linearführungen in allen Achsen
- Hochdynamische, digitale Antriebe (25 m/min)
- 32 kW - Hauptspindelmotor
- Oelgekühltes 3-Stufen-Getriebe im Frässchieber
- Geräumige und ergonomische Bedienerbühne, optimal höhen- und querverfahrbar
- Individuell angepasste und praxisgerechte Umhausung
- Multitask: Fräsen und drehen auf einer Maschine
Verfahrwege
MTE: Baureihe FBF-S
| Informationen |
FBF-S |
| X-Achse (mm) | 3'000 - 36'000 |
| Y-Achse (mm) | 1'500 - 2'250 |
| Z-Achse (mm) | 1'000 - 1'300 |
| Spindeln (U/min) |
Verschiedene Fräsköpfe im Drehzahlbereich von: 4'000 - 6'000
3 stufiges Getriebe 32 / 40 kW 1'120 - 1'940 Nm |
| Werkzeugaufnahmen | SK ISO 50 / HSK 100 |
| IKZ (bar) | bis 70 |
| Werkzeugwechsler | bis 120 Plätze |
| Steuerungen | HEIDENHAIN und SIEMENS |
MTE Baureihe FBF-M
MTE
Baureihe FBF-M
- Fahrständermaschine mit grossem Vertikalverfahrweg
- Vollautomatisches Fräskopfwechselsystem
- Durch den Einsatz von Drehtischen, mit oder ohne zusätzliche Verschiebeachse, können besonders grosse und schwere Werkstücke in einer Aufspannung an bis zu 5 Seiten bearbeitet werden
- Ideale Maschine zur Bearbeitung grosser Werkstücke aus hochfestem Material
Besondere Merkmale
- Stark verrippte, schwingungsdämpfende Gusskonstruktion
- INA-Linearführungen in allen Achsen
- Hochdynamische, digitale Antriebe (25 m/min)
- 32 / 40 kW - Hauptspindelmotor
- Oelgekühltes 3-Stufen-Getriebe im Frässchieber
- Geräumige und ergonomische Bedienerbühne, optimal höhen- und querverfahrbar
- Individuell angepasste und praxisgerechte Umhausung
- Multitask: Fräsen und drehen auf einer Maschine
Verfahrwege
MTE: Baureihe FBF-M
| Informationen |
FBF-M |
| X-Achse (mm) | 4'000 - 36'000 |
| Y-Achse (mm) | 2'000 - 3'200 |
| Z-Achse (mm) | 1'500 |
| Spindeln (U/min) |
Verschiedene Fräsköpfe im Drehzahlbereich von: 4'000 - 6'000
3 stufiges Getriebe 32 / 40 kW 1'120 - 1'940 Nm |
| Werkzeugaufnahmen | SK ISO 50 / HSK 100 |
| IKZ (bar) | bis 70 |
| Werkzeugwechsler | bis 120 Plätze |
| Steuerungen | HEIDENHAIN und SIEMENS |
MTE Baureihe FBF-X
MTE
Baureihe FBF-X
- Fahrständermaschine zur Bearbeitung grösster und schwerster Werkstücke
- Der vertikale Verfahrweg von bis zu fünf Metern ermöglicht ein extrem breites Einsatzspektrum
- Fräskopfwechselsystem und grosse Auswahl an Drehtischen / Karusselltischen sind entscheidend
Besondere Merkmale
- Stark verrippte, schwingungsdämpfende Gusskonstruktion
- INA-Linearführungen in allen Achsen
- Hochdynamische, digitale Antriebe (25 m/min)
- 32 / 40 kW - Hauptspindelmotor
- Oelgekühltes 3-Stufen-Getriebe im Frässchieber
- Geräumige und ergonomische Bedienerbühne, optimal höhen- und querverfahrbar
- Individuell angepasste und praxisgerechte Umhausung
- Multitask: Fräsen und drehen auf einer Maschine
Verfahrwege
MTE: Baureihe FBF-X
| Informationen |
FBF-X |
| X-Achse (mm) | 5'000 - 36'000 |
| Y-Achse (mm) | 3'000 - 5'000 |
| Z-Achse (mm) | 1'600 - 1'800 |
| Spindeln (U/min) |
Verschiedene Fräsköpfe im Drehzahlbereich von: 4'000 - 6'000
3 stufiges Getriebe 32 / 40 kW 1'340 - 1'940 Nm |
| Werkzeugaufnahmen | SK ISO 50 / HSK 100 |
| IKZ (bar) | bis 70 |
| Werkzeugwechsler | bis 120 Plätze |
| Steuerungen | HEIDENHAIN und SIEMENS |
