Flachgeführte Vertikalbearbeitungscentren
FIRST

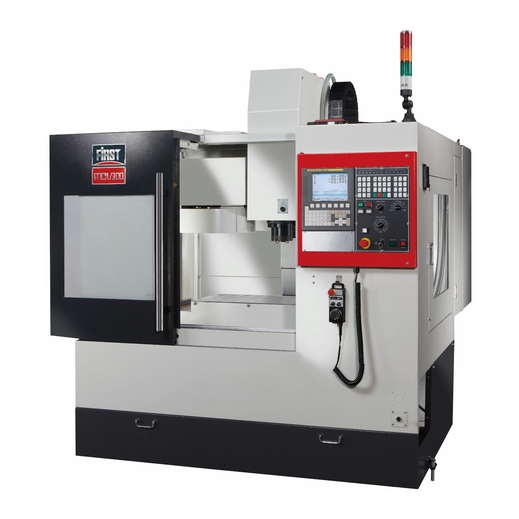

MCV-Reihe
- Vertikal Bearbeitungscentren mit Flachführungen
- Komapkte Bauweise
- Ergonomisch durchdacht, ausgelegt für grosse Spanvolumen
- ZF-Getriebe (Option)
- Viele Ausbaumöglichkeiten, wie Teilapparat, Rundtisch etc.
- Modernes Design
- Steuerungen: HEIDENHAIN, SIEMENS und FANUC
Technische Daten und Modelle
FIRST: MCV-Reihe
| Informationen |
MCV-300 |
MCV-1'000 |
MCV-1'100 |
MCV-1'600 |
| Verfahrwege X-, Y-, Z-Achse (mm) | 610 x 355 x 460 | 1'020 x 510 x 510 | 1'100 x 600 x 560 | 1'600 x 760 x 680 |
| Tisch (mm) | 700 x 350 | 1'150 x 500 | 1'300 x 600 | 1'800 x 700 |
| Max. Werkstückgewicht (kg) | 350 | 800 | 1'100 | 3'000 |
| Spindel (U/min) | 8'000 (Opt. 10'000) |
8'000 (Opt. 10'000) |
ISO 40: 8'000 (Opt. 10'000)
ISO 50: 6'000 (Opt. 8'000) |
ISO 40: 8'000 (Opt. 10'000)
ISO 50: 6'000 (Opt. 8'000) |
| Eilgang X-, Y-, Z-Achse (m/min) | 20 / 20 / 18 | 20 / 20 / 15 | 20 / 20 / 15 | 24 / 24 / 20 |
| Anzahl Werkzeuge | 10 (Opt. 16, 24) | 24 (Opt. 32, 40) |
24
Opt. für ISO 30, 40, 50: 32, 40 |
24
Opt. für ISO 30, 40, 50: 32, 40 |
| Dimension Maschine (mm) | 1'850 x 1'825 x 2'400 | 3'630 x 2'565 x 2'685 | 2'920 x 2'190 x 2'900 | 4'000 x 2'750 x 2'940 |
| Gewicht Maschine (kg) | 2'500 | 5'000 | 7'700 | 12'400 |
