Der führende Hersteller von Profil- und Rohrbiegemaschinen mit Sitz in Portugal gehört zu den Grössten weltweit. Die modernen Produktionsanlagen verhelfen zu einer wirtschaftlichen Fertigung. Dank modernster Technologie stehen die Produkte der FIRMA AMOB für viele Anwender an erster Stelle.
AMOB

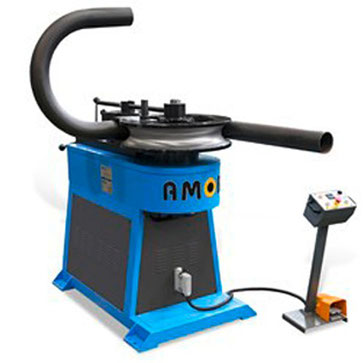

CMSM-76
- Elektromechanische Rohrbiegemaschine mit programmierbarer Digital-Anzeige
- Biegekapazität (mm): ⌀ 76 x 4
- Biegeradien bis 180° mit Rückfederungskompensation
- Ideal für Rund- und Rechteckrohre sowie andere Profile
- Einfache Bedienung der manuellen und automatischen Betriebsarten
- Einfacher Werkzeugwechsel durch Schnellwechselsystem
- Fusspedal für Freihandbiegen
- Unterbau mit Rollen
- Wahlweise 220V oder 440V
AMOB
CMSM-127
- Elektromechanische Rohrbiegemaschine mit programmierbarer Digital-Anzeige
- Biegekapazität (mm): ⌀ 114, 3 x 3 , ⌀ 127 x 3 (Baustahl)
- Biegeradien bis 180° mit Rückfederungskompensation
- Ideal für Rund- und Rechteckrohre
- Einfache Bedienung der manuellen und automatischen Betriebsarten
- Einfacher Werkzeugwechsel durch Schnellwechselsystem
- Fusspedal für Freihandbiegen
- Wahlweise 220V oder 440V
Technische Daten und Modelle

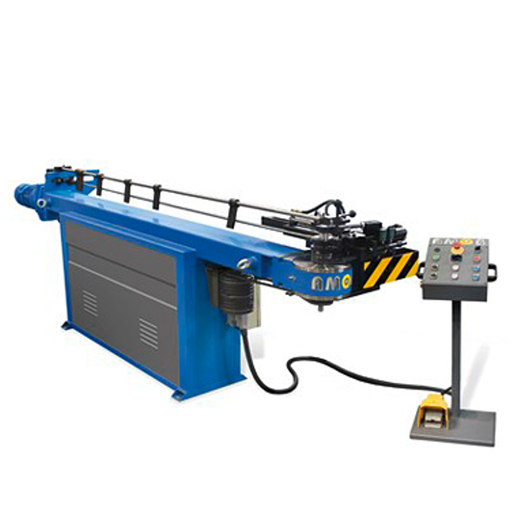

AMOB: MDH
| Informationen | MDH-35 |
MDH-60 |
MDH-90 |
| Max. Biegeleistung Rundmat. OD x Mat.-Stärke Stahl 450 N/mm² (mm) | 35 x 3 | 60 x 3 | 90 x 4 |
| Max. Biegeleistung Rundmat. OD x Mat.-Stärke Stahl 700 N/mm² (mm) | 30 x 2 | 50.8 x 2 | 76.2 x 2 |
| Max. Biegeleistung Vierkantmat. B x H x Mat.-Stärke Stahl 450 N/mm² (mm) | 30 x 30 x 2 | 50.8 x 50.8 x 2 | 76.2 x 76.2 x 2 |
| Max. Widerstandsmoment Stahl 450 N/mm² (cm³) | 2.2 | 7.3 | 22.2 |
| Max. Biegeradius (mm) | 130 |
225 |
325 |
| Max. Biegewinkel (Grad) | 190 |
190 |
190 |
| Max. Materiallänge (mm) | 3'000 |
3'000 |
3'000 |
|
Standard Biegerichtung |
Uhrzeigersinn |
Uhrzeigersinn |
Uhrzeigersinn |
| Max. Arbeitsdruck (bar) | 150 |
150 |
150 |
| Motorleistung (kW) | 5.5 |
8 |
8 |
| Abmessung L x B x H (mm) | 4'050 x 1'120 x 1'000 |
4'250 x 1'170 x 1'200 |
4'560 x 1'270 x 1'550 |
| Gewicht (kg) | 980 | 1'580 | 2'200 |
Technische Daten und Modelle
AMOB: CH-CN2
| Informationen | CH-35-CN2 | CH-42-CN2 |
CH-60-CN2 |
CH-80-CN2 |
CH-100-CN2 |
| Max. Biegeleistung Rundmat. OD x Mat.-Stärke Stahl 450 N/mm² (mm) | 35 x 2 | 42 x 2 | 60 x 3 | 80 x 3.5 | 104 x 4 |
| Max. Biegeleistung Rundmat. OD x Mat.-Stärke Stahl 700 N/mm² (mm) | 28 x 2 | 38 x 1.5 | 50.8 x 2 | 76 x 1.5 | 100 x 1.5 |
| Max. Biegeleistung Vierkantmat. B x H x Mat.-Stärke Stahl 450 N/mm² (mm) | 25 x 25 x 2 | 35 x 35 x 2 | 50 x 50 x 3 | 60 x 60 x 4 | 80 x 80 x 5 |
| Max. Widerstandsmoment Stahl 450 N/mm² (cm³) | 1.6 | 2.7 | 8.3 | 15.7 | 30 |
| Max. Biegeradius (mm) | 105 |
110 |
220 |
250 |
310 |
| Max. Materiallänge (mm) | 2'500 |
2'500 |
3'000 |
3'500 |
4'000 |
| Motorleistung (kW) | 4.1 |
4.1 |
15.1 |
15.4 |
30.3 |
| Abmessung L x B x H (mm) | 4'100 x 1'300 x 800 |
4'500 x 1'250 x 1'150 |
5'000 x 1'250 x 1'150 |
5'600 x 1'500 x 1'350 |
6'800 x 1'750 x 1'800 |
| Gewicht (kg) | 2'700 | 3'400 | 4'000 | 4'200 | 7'200 |
