Bandsägemaschinen
KLAEGER
NEO Gehrungs- & Doppelgehrungsbandsägen
- Eine vielseitige Linie an Bandsägen, die all jenen, welche in der Fertigung tätig sind oder auch denen die nur sporadisch "leicht zu schneidende" Materialien zerspanen, die richtige Lösung bietet
- Die NEO Produktreihe besteht aus drei Modellen, je nach Schnittbereich: 220, 260 oder 300 mm
Jedes Modell in drei Versionen verfügbar:
- M = manuell
- E = Absenkautomatik
- S = Halbautomat
Technische Daten und Modelle
KLAEGER: NEO Gehrungs- / Doppelgehrungsbandsägen
| Informationen |
220M / 220E / 220S |
260M / 260E / 260S |
300M / 300E / 300S |
|
Schnittbereich 90° 90° 45° 30° - 45° |
⌀ 200 215 x 215 / 155 x 250 ⌀ 160 / 150 x 150 / 110 x 160 ⌀ 100 / 85 x 85 / 80 x 95
|
⌀ 260
⌀ 215 / 200 x 200 / 160 x 210 130 x 130 / 130 x 140 ⌀ 225 / 210 x 210 / 160 x 225 |
⌀ 300
⌀ 240 / 220 x 220 / 130 x 240 140 x 140 / 140 x 140 ⌀ 180 / 160 x 160 / 110 x 180 |
|
Sägebandabmessung (mm) |
2'450 x 27 x 0.9 |
3'010 x 27 x 0.9 |
3'200 x 27 x 0.9 |
|
Antrieb Drehstrommotor |
0.75 - 1.1 |
0.75 - 1.1 |
0.9 - 1.6 |
|
Schnittgeschwindigkeit (m/min) |
32 - 66 |
38 - 78 |
38 - 77 |
|
Gehrungsschnellverstellung |
Serienmässig (30° li) |
Serienmässig (30° li / 45° re) |
Serienmässig (30° li / 45° re) |
|
Emulsionskühlung |
Serienmässig |
Serienmässig |
Serienmässig |
|
Arbeitshöhe (mm) |
930 |
965 |
950 |
|
Abmessung L x B x H (mm) |
1'610 x 660 x 1'755 |
1'905 x 660 x 1'985 |
1'975 x 660 x 1'960 |
|
Gesamtgewicht (kg) |
260 - 300 |
365 - 415 |
530 - 575 |
KLAEGER

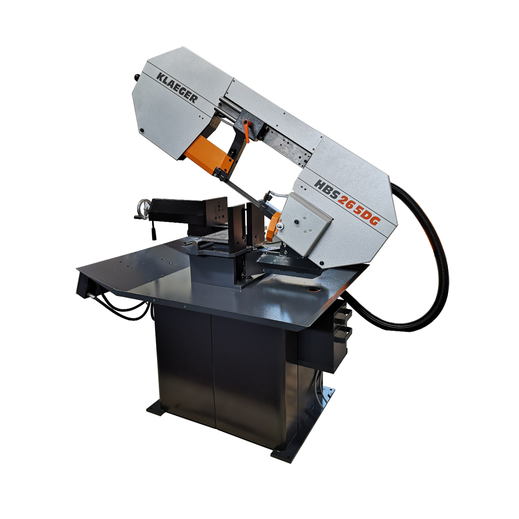

HBS Gehrungs- & Doppelgehrungsbandsägen
- KLAEGER HBS Bandsägen: ein Muss für jede Werkstatt
- Ein Qualitätsprodukt deutscher Maschinenbautechnik
- Einfache und komfortable Handhabung
- Bedienerfreundlich und langlebig
- Klein in den Abmessungen - überragend in der Schnittleistung
Technische Daten und Modelle
KLAEGER: HBS Gehrungs- / Doppelgehrungsbandsägen
| Informationen | HBS 265 G |
HBS 265 DG |
HBS 325 G |
|
Schnittbereich 90° 90° 60° 45° 30° |
⌀ 265 200 x 200 / 300 x 150 200 x 200 / 280 x 150 180 x 180 / 200 x 100 125 x 125 / 130 x 100 |
⌀ 265 200 x 200 / 300 x 150 200 x 200 / 250 x 150 180 x 180 / 200 x 100 125 x 125 / 130 x 100 |
⌀ 325 300 x 300 / 420 x 300 280 x 280 / 360 x 250 270 x 270 / 300 x 200 170 x 170 / 200 x 100 |
|
Sägebandabmessung (mm) |
3'280 x 27 x 0.9 |
3'280 x 27 x 0.9 |
3'770 x 27 x 0.9 |
|
Antrieb Drehstrommotor |
2kW 400V / 50Hz |
2kW 400V / 50Hz |
2kW 400V / 50Hz |
|
Schnittgeschwindigkeit (m/min) |
Stufenlos 15 - 100 |
Stufenlos 15 - 100 |
Stufenlos 15 - 100 |
|
Gehrungsschnellverstellung |
Serienmässig (30° li) |
Serienmässig (30° li / 45° re) |
Serienmässig (30° li) |
|
Emulsionskühlung |
Serienmässig |
Serienmässig |
Serienmässig |
|
Arbeitshöhe (mm) |
950 |
950 |
730 |
|
Abmessung L x B x H (mm) |
1'580 x 825 x 1'400 |
1'580 x 930 x 1'400 |
1'850 x 1'100 x 1'230 |
|
Gesamtgewicht (kg) |
300 |
390 |
530 |
KLAEGER
Actron Gehrungs- & Doppelgehrungsbandsägen
- KLAEGER actron Gehrungs-Halbautomaten: höchste Bedienerfreundlichkeit
- Ein Qualitätsprodukt deutscher Maschinenbautechnik
- Komfort steht an erster Stelle
- Die Gehrungsverstellung erfolgt in Sekundenschnelle, stufenlos von 90° - 30°
- Wirtschaftliches Sägen durch hohe Leistung
- K-tronic-E Halbautomatiksteuerung: Sägen mit einem einzigen Knopfdruck
Technische Daten und Modelle
KLAEGER: Actron Gehrungs- / Doppelgehrungsbandsägen
| Informationen | actron 265 G |
actron 265 DG |
actron 325 G |
|
Schnittbereich 90° 90° 60° 45° 30° |
⌀ 265 200 x 200 / 300 x 150 200 x 200 / 280 x 150 180 x 180 / 200 x 100 125 x 125 / 130 x 100 |
⌀ 265 200 x 200 / 300 x 150 200 x 200 / 250 x 150 180 x 180 / 200 x 100 125 x 125 / 130 x 100 |
⌀ 325 300 x 300 / 420 x 300 280 x 280 / 360 x 250 270 x 270 / 300 x 200 170 x 170 / 200 x 100 |
|
Sägebandabmessung (mm) |
3'280 x 27 x 0.9 |
3'280 x 27 x 0.9 |
3'770 x 27 x 0.9 |
|
Antrieb Drehstrommotor |
2kW 400V / 50Hz |
2kW 400V / 50Hz |
2kW 400V / 50Hz |
|
Schnittgeschwindigkeit (m/min) |
Stufenlos 15 - 100 |
Stufenlos 15 - 100 |
Stufenlos 15 - 100 |
|
Gehrungsschnellverstellung |
Stufenlos 30° - 90° |
Stufenlos 30° - 90° |
Stufenlos 30° - 90° |
|
Emulsionskühlung |
Serienmässig |
Serienmässig |
Serienmässig |
|
Arbeitshöhe (mm) |
950 |
950 |
730 |
|
Abmessung L x B x H (mm) |
1'610 x 960 x 1'400 |
1'610 x 930 x 1'400 |
1'850 x 1'200 x 1'230 |
|
Gesamtgewicht (kg) |
320 |
410 |
590 |
KLAEGER

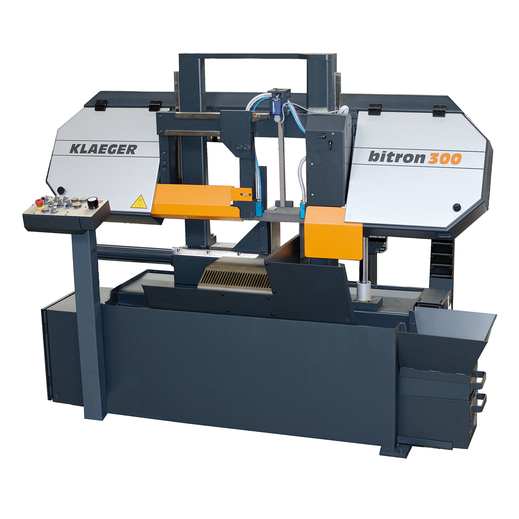

Bitron Doppelsäulen-Bandsägen
- KLAEGER bitron Doppelsäulen-Technologie: Hochleistung pur
- Ein Qualitätsprodukt deutscher Maschinenbautechnik
- Die Doppelsäulen-Baureihe ist aufgrund ihrer Konzeption ideal geeignet für Kleinserien und Einzelschnitt, wenn hohe Anforderungen an Zuverlässigkeit und Genauigkeit gestellt werden
- Auch schwierigste Materialien werden mühelos, präzise und mit grösster Laufruhe durchtrennt
- K-tronic-E Halbautomatiksteuerung
- Sägen mit einem einzigen Knopfdruck
Technische Daten und Modelle
KLAEGER: Birton Doppelsäulen-Bandsägen
| Informationen | bitron 220 |
bitron 300 (SmartCut) |
|
Schnittbereich 90° 90° |
⌀ 220 220 x 220 |
⌀ 300 300 x 300 |
|
Sägebandabmessung (mm) |
2'890 x 27 x 0.9 |
3'950 x 34 x 1.1 |
|
Antrieb Drehstrommotor |
2kW 400V / 50Hz |
2kW 400V / 50Hz |
|
Schnittgeschwindigkeit (m/min) |
Stufenlos 15 - 100 |
Stufenlos 15 - 100 |
| Angetriebene Spänebürste |
Serienmässig |
Serienmässig |
|
Emulsionskühlung |
Serienmässig |
Serienmässig |
|
Arbeitshöhe (mm) |
730 |
730 |
|
Abmessung L x B x H (mm) |
1'480 x 850 x 1'320 |
2'000 x 1'100 x 1'510 |
|
Gesamtgewicht (kg) |
500 |
850 |
KLAEGER

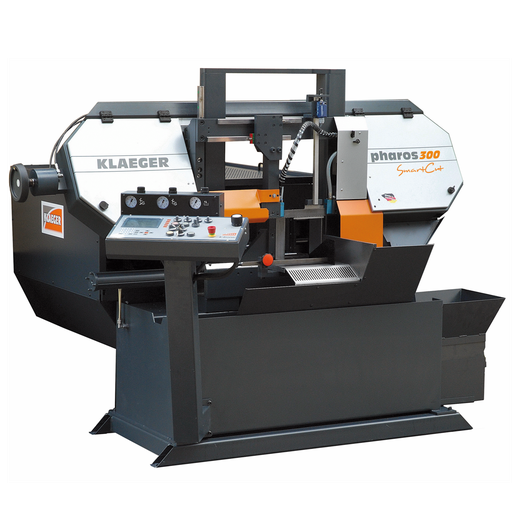

Pharos Doppelsäulen-Bandsägen
- KLAEGER pharos SmartCut Baureihe: der Leuchtturm unter den Bandsägeautomaten
- Ein Qualitätsprodukt deutscher Maschinenbautechnik
- Die Sägeautomaten sind gleichermassen für Dreischichtbetrieb mit sehr hohen Stückzahlen, als auch für Einzelschnitte im manuellen Betrieb konstruiert
- Speziell die pharos Doppelsäulenbaureihe ist aufgrund ihrer Konzeption für besonders schwere Aufgaben vorgesehen
- K-tronic-NC Steuerung: Genial für einfache Bedienung - Sägen auf Knopfdruck
- Einzigartig: SmartCut - Intelligentes Sägen für Profis
- pharos - die Königsklasse
Technische Daten und Modelle
KLAEGER: Pharos Doppelsäulen-Bandsägen
| Informationen | pharos 220 |
pharos 300 |
|
Schnittbereich 90° 90° |
⌀ 220 220 x 220 |
⌀ 300 300 x 300 |
|
Sägebandabmessung (mm) |
2'890 x 27 x 0.9 |
3'950 x 34 x 1.1 |
|
Antrieb Drehstrommotor |
2kW 400V / 50Hz |
3kW 400V / 50Hz |
|
Schnittgeschwindigkeit (m/min) |
Stufenlos 15 - 100 |
Stufenlos 15 - 100 |
|
Vorschublänge im autom. Betrieb (mm/Hub) |
600 |
600 |
| Angetriebene Spänebürste |
Serienmässig |
Serienmässig |
|
Emulsionskühlung |
Serienmässig |
Serienmässig |
|
Integrierte Rollenbahn (mm) |
1'000 |
1'000 |
|
Reststücklänge halbautomatisch (mm) |
40 | 40 |
|
Reststücklänge automatisch (mm) |
120 | 130 |
|
Arbeitshöhe (mm) |
730 |
730 |
|
Abmessung L x B x H (mm) |
1'950 x 1'550 x 1'320 |
2'100 x 2'050 x 1'510 |
|
Gesamtgewicht (kg) |
900 |
1'250 |
KLAEGER
VBSLine Vertikalbandsägen
- KLAEGER VBSLine: Ablängen, ausklinken, trennen, Werkstoff- und Materialprüfung
- Eine universelle Vertikalbandsäge, unverzichtbar für jede Werkstatt, in der mehr als nur Stangenmaterial abgelängt werden muss
- Eine reiche Auswahl an Sonderzubehör ermöglicht die Abstimmung auf alle Bedürfnisse
- Fragen Sie uns nach Sonderlösungen!
Technische Daten und Modelle
KLAEGER: VBSLine Vertikalbandsägen
| Informationen | VBS 400 E |
VBS 400 EM |
VBS 400 EH |
| Schnittgeschwindigkeit elektr. geregelt (m/min) | Stufenlos 15 - 300 | Stufenlos 1 - 300 | Stufenlos 15 - 300 |
| Tischart |
Fester Tisch |
Manueller Tisch |
Hydraulischer Tisch |
| Schnittbreite (mm) |
400 |
400 |
400 |
|
Schnitthöhe (mm) |
420 |
390 |
390 |
|
Tischgrösse (mm) |
600 x 600 |
600 x 760 |
600 x 760 |
| Tischvorschub | - |
mit Handrad |
hydr. Vorschubregelung |
| Max. Tischbelastbarkeit (kg) |
200 |
200 |
200 |
|
Antrieb Drehstrommotor elektr. geregelt |
1.5kW 400V / 50Hz |
1.5kW 400V / 50Hz |
1.5kW 400V / 50Hz |
| Sägebandlänge (mm) | 3'600 | 3'600 | 3'600 |
| Sägebandbreite (mm) | 4 - 20 | 4 - 20 | 4 - 20 |
|
Abmessung H x B x T (mm) |
2'225 x 1'120 x 770 |
2'225 x 1'120 x 1'020 |
2'225 x 1'120 x 870 |
|
Gesamtgewicht (kg) |
470 |
500 |
530 |
| Informationen | VBS 400 S |
VBS 400 SM |
VBS 400 SH |
| Schnittgeschwindigkeit elektr. geregelt (m/min) | Stufenlos 15 - 1'000 | Stufenlos 1 - 1'000 | Stufenlos 15 - 1'000 |
| Tischart |
Fester Tisch |
Manueller Tisch |
Hydraulischer Tisch |
| Schnittbreite (mm) |
400 |
400 |
400 |
|
Schnitthöhe (mm) |
420 |
390 |
390 |
|
Tischgrösse (mm) |
600 x 600 |
600 x 760 |
600 x 760 |
| Tischvorschub | - |
mit Handrad |
hydr. Vorschubregelung |
| Max. Tischbelastbarkeit (kg) |
200 |
200 |
200 |
|
Antrieb Drehstrommotor elektr. geregelt |
4kW 400V / 50Hz |
4kW 400V / 50Hz |
4kW 400V / 50Hz |
| Sägebandlänge (mm) | 3'600 | 3'600 | 3'600 |
| Sägebandbreite (mm) | 4 - 20 | 4 - 20 | 4 - 20 |
|
Abmessung H x B x T (mm) |
2'225 x 1'120 x 770 |
2'225 x 1'120 x 1'020 |
2'225 x 1'120 x 870 |
|
Gesamtgewicht (kg) |
470 |
500 |
530 |
KLAEGER

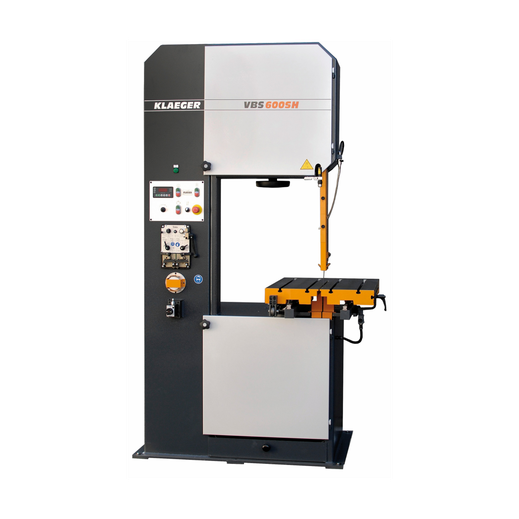

VBS 600 SH
- KLAEGER VBSLine: Ablängen, ausklinken, trennen, Werkstoff- und Materialprüfung
- Eine universelle Vertikalbandsäge, unverzichtbar für jede Werkstatt, in der mehr als nur Stangenmaterial abgelängt werden muss
- Eine reiche Auswahl an Sonderzubehör ermöglicht die Abstimmung auf alle Bedürfnisse
- Fragen Sie uns nach Sonderlösungen!
Technische Daten und Modelle
KLAEGER: VBS 600 SH
| Informationen | VBS 600 S |
VBS 600 SM |
VBS 600 SH |
| Schnittgeschwindigkeit elektr. geregelt (m/min) |
15 - 1'000 (bei max. 27 mm Band) |
15 - 1'000 (bei max. 27 mm Band) |
15 - 1'000 (bei max. 27 mm Band) |
| Tischart |
Fester Tisch |
Manueller Tisch |
Hydraulischer Tisch |
| Schnittbreite (mm) |
600 |
600 |
600 |
|
Schnitthöhe (mm) |
585 |
555 |
555 |
|
Tischgrösse (mm) |
600 x 760 |
600 x 760 |
600 x 760 |
| Tischvorschub | - |
mit Handrad |
hydr. Vorschubregelung |
| Max. Tischbelastbarkeit (kg) |
500 |
500 |
500 |
|
Antrieb Drehstrommotor elektr. geregelt |
4kW 400V / 50Hz |
4kW 400V / 50Hz |
4kW 400V / 50Hz |
| Sägebandlänge (mm) | 5'060 | 5'060 | 5'060 |
| Sägebandbreite (mm) | 13 - 27 | 13 - 27 | 13 - 27 |
|
Abmessung H x B x T (mm) |
2'555 x 1'410 x 1'180 |
2'555 x 1'410 x 1'470 |
2'555 x 1'420 x 1'365 |
|
Gesamtgewicht (kg) |
890 |
960 |
1'100 |
KLAEGER
VBS 1'100
- KLAEGER VBSLine: Ablängen, ausklinken, trennen, Werkstoff- und Materialprüfung
- Eine universelle Vertikalbandsäge, unverzichtbar für jede Werkstatt, in der mehr als nur Stangenmaterial abgelängt werden muss
- Eine reiche Auswahl an Sonderzubehör ermöglicht die Abstimmung auf alle Bedürfnisse
- Fragen Sie uns nach Sonderlösungen!
Technische Daten und Modelle
KLAEGER: VBS 1'100
| Informationen | VBS 1'100 S |
VBS 1'100 SH |
| Schnittgeschwindigkeit elektr. geregelt (m/min) |
Im Verhältnis 1 : 10 z.B. 100 - 1'000 |
Im Verhältnis 1 : 10 z.B. 100 - 1'000 |
| Tischart |
Fester Tisch |
Hydraulischer Tisch |
| Schnittbreite (mm) |
1'100 |
1'100 |
|
Schnitthöhe (mm) |
750 |
750 |
|
Tischgrösse (mm) |
1'000 x 1'150 |
1'000 x 1'200 |
| Tischvorschub | - | hydr. Vorschubregelung |
| Max. Tischbelastbarkeit (kg) |
700 |
700 |
|
Antrieb Drehstrommotor elektr. geregelt |
4kW 400V / 50Hz |
5.5kW 400V / 50Hz |
| Sägebandlänge (mm) | 6'320 | 6'320 |
| Sägebandbreite (mm) | 13 - 27 | wahlweise 27 - 34 - 41 |
|
Abmessung H x B x T (mm) |
2'400 x 2'450 x 1'200 |
2'400 x 2'450 x 2'250 |
|
Gesamtgewicht (kg) |
1'900 |
2'600 |
