Längenmess-Systeme
Mecan-Europa - für das präzise Mass
Die Mecan-Europa Anlage ist ein Längenmess-System für präzises, unkompliziertes und benutzerfreundliches Arbeiten.
Diese Anlage ergänzt optimal Säge-, Bohr- und Stanzmaschinen. Mit Tragrollen lassen sich die Werkstücke leicht positionieren.
MECAN
Mecan-Europa SMS
Einfach und genau - mit Nonius-Massstab
- Kein Stromanschluss erforderlich
- Kostengünstige, modulare Bauweise mit Elementen von max. 2 Meter Länge
Das analoge SMS Längenmess-System ergänzt optimal die Säge-, Bohr- und Stanzmaschinen. Mit Tragrollen lassen sich die Werkstücke leicht positionieren.
Mit dem Anbau eines SMS Längenmess-Systems kann die Werkstücklänge auf dem ideal angeordneten Messband einfach eingestellt werden.
Mit einem Klemmhebel wird der Messwagen fixiert. Auf einer Seite der Bearbeitungsmaschine bauen Sie das SMS Längenmess-System an, auf der gegenüberliegenden Seite, je nach Bedarf, zusätzlich eine Zufuhrrollenbahn.
Bei den meisten Bearbeitungsmaschinen wird das SMS Längenmess-System direkt an die Maschine montiert. Nur in Spezialfällen ist ein Übergangsstück notwendig.
Folgend finden Sie Informationen zum Mecan-Europa SMS.
Technische Daten und Modelle
Mecan-Europa: SMS
- Lieferbar in Rollbahn-Breiten von 230 mm und 350 mm
- Standardfarbe NCS 2'060 B 40G (blaugrün)
- Stahlrollen ⌀ 50 mm, Länge von 230 bzw. 350 mm mit Kugellager und Federachse ⌀ 10 mm
- Tragkraft bis 125 kg oder 500 kg pro Laufmeter bei gleichmässiger Lastverteilung
- Einfaches und genaues Ablesen der Länge über das Massband nach DIN 6'403 mit Nonius-Einteilung von 2 / 10 mm
- Elementbauweise von 1 bzw. 2 Meter Länge
- Die Arbeitshöhe ist von 700 bis 1'100 mm einstellbar (Optionen)
- Zusätzliche Stützen 230 oder 350 mm breit
- Kunststoff-Rollen für weiche Werkstoffe
- Anschlagzunge 900 mm
- Führungsschiene in schwerer Ausführung
MECAN
Mecan-Europa HMS
Einfach und genau - mit Mecan-Europa HMS
- Sichere digitale Mass-Anzeige
- Kostengünstige, modulare Bauweise
- Mit Magnetband und integriertem Magnetsensor
Das digitale HMS Längenmess-System ergänzt optimal die Säge-, Bohr- und Stanzmaschinen. Mit Tragrollen lassen sich die Werkstücke leicht positionieren.
Mit dem Anbau eines HMS Längenmess-Systems kann die Werkstücklänge mittels optimierten Digitalanzeige einfach eingestellt werden. Dadurch erhöhen sich die Ablesegeschwindigkeit und Sicherheit. Durch das Umlegen des Bremshebels wird der Messwagen fixiert.
Auf einer Seite der Bearbeitungsmaschine bauen Sie das HMS Längenmess-System an, auf der gegenüberliegenden Seite, je nach Bedarf, zusätzlich eine Zufuhrrollenbahn.
Bei den meisten Bearbeitungsmaschinen wird das HMS Längenmess-System direkt an die Maschine montiert. Nur in Spezialfällen ist ein Übergangsstück notwendig.
Folgend finden Sie Informationen zum Mecan-Europa HMS.
Technische Daten und Modelle
Mecan-Europa: HMS
- Lieferbar in Rollbahn-Breiten von 230 mm und 350 mm
- Standardfarbe NCS 2'060 B 40G (blaugrün)
- Stahlrollen ⌀ 50 mm, Länge von 230 bzw. 350 mm mit Kugellager und Federachse ⌀ 10 mm
- Tragkraft bis 125 kg oder 500 kg pro Laufmeter bei gleichmässiger Lastverteilung
- Einfaches Ablesen der Länge mittels Digitalanzeige mit 0.1 mm Auflösung
- Wiederholgenauigkeit der Messung + / - 0.05 mm
- Dauerbetrieb wird mit 4 x 1.5V Standardbatterie gewährleistet
- Elementbauweise von 1 bzw. 2 Meter Länge
- Die Arbeitshöhe ist von 700 bis 1'100 mm einstellbar
- Ausführungs-Varianten Anbau links und rechts
- Messzunge kann um 260 mm versetzt werden
- Optionen
- Zusätzliche Stützen 230 oder 350 mm breit
- Kunststoff-Rollen für weiche Werkstoffe
- Anschlagzunge 900 mm
MECAN
Mecan-Europa HRD
Einfach und genau - mit Mecan-Europa HRD
- Schnelles, sicheres Ablesen dank Digital-Anzeige
- Präziser Anschlag mittels Handrad
Das in einer Stahlrahmenkonstruktion gebaute digitale HRD Längenmess-System ergänzt perfekt die Säge-, Bohr- und Stanzmaschinen. Die hohe Tragkraft der Führungsrollen erlaubt das Verarbeiten von schweren Werkstücken.
Besonders bei langen Werkstücken ist die Verstellung des Anschlags mit dem Handrad eine wirtschaftliche Lösung. Das Handrad und die Digital-Anzeige erhöhen die Einstell- und Ablesegeschwindigkeit. Mit einem Schalter beim Handrad wir der Messwagen pneumatisch fixiert.
Auf einer Seite der Bearbeitungsmaschine bauen Sie das HRD Längenmess-System an, auf der gegenüberliegenden Seite, je nach Bedarf, zusätzlich eine Zufuhrrollenbahn.
Bei den meisten Bearbeitungsmaschinen wird das HRD Längenmess-System direkt an die Maschine montiert. Nur in Spezialfällen ist ein Übergangsstück notwendig.
Folgend finden Sie Informationen zum Mecan-Europa HRD.
Technische Daten und Modelle
Mecan-Europa: HRD
- Robuste Stahlrahmen-Konstruktion mit Oberflächenbehandlung
- Standardfarbe NCS 2'060 B 40G (blaugrün)
- Die Arbeitshöhe ist von 700 - 1'100 mm einstellbar und + / - 30 mm justierbar
- Ausführungs-Variante Anbau links und rechts
- Stahlrollen ⌀ 50 mm, Länge 300 mm mit Kugellager, Durchlauf-Achse ⌀ 20 mm
- Tragkraft bis 425 kg oder 900 kg pro Laufmeter bei gleichmässiger Lastverteilung
- Ablesen der Länge über das Digital-Display mit 0.1 mm Auflösung
- Wiederholgenauigkeit der Messung + / - 0.1 mm
- Eine Umdrehung am Handrad entspricht ca. 200 mm Messlänge
- Bis 6.5 Meter werden die Bahnen 1-teilig geliefert
- Betriebsdruckluft: 4 - 8 bar
- Stromanschluss: 230V 1A
- Optionen
- Stahlrollen mit PVC-Überzug
- Stahlrollen in schwerer Ausführung
- Abdeckblech INOX 4 mm
- Anschlagwinkel hinten
MECAN

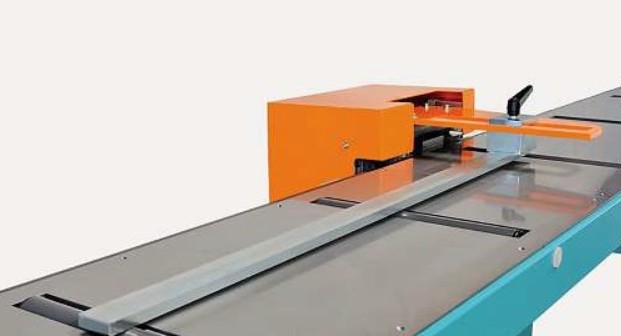

Mecan-Europa AVM
Einfach und genau - mit Mecan-Europa AVM
- Automatisches Positionieren des Mess-Anschlags
- Einfache Bedienung
Das in einer Stahlrahmenkonstruktion gebaute digitale AVM Längenmess-System ergänzt perfekt die Säge-, Bohr- und Stanzmaschinen. Die hohe Tragkraft der Führungsrollen erlaubt das Verarbeiten von schweren Werkstücken.
Die digitale Steuerung positioniert den Anschlag mittels frequenzgesteuertem Motor und ermöglicht eine sehr rationelle Fertigung.
Auf einer Seite der Bearbeitungsmaschine bauen Sie das AVM Längenmess-System an, auf der gegenüberliegenden Seite, je nach Bedarf, zusätzlich eine Zufuhrrollenbahn.
Bei den meisten Bearbeitungsmaschinen wird das AVM Längenmess-System direkt an die Maschine montiert. Nur in Spezialfällen ist ein Übergangsstück notwendig.
Folgend finden Sie Informationen zum Mecan-Europa AVM.
Technische Daten und Modelle
Mecan-Europa: AVM
- Robuste Stahlrahmen-Konstruktion mit Oberflächenbehandlung
- Standardfarbe NCS 2'060 B 40G (blaugrün)
- Abdeckblech INOX 4 mm
- Die Arbeitshöhe ist von 700 - 1'100 mm einstellbar und + / - 30 mm justierbar
- Ausführungs-Variante Anbau links und rechts
- Stahlrollen ⌀ 50 mm, Länge 300 mm mit Kugellager, Durchlauf-Achse ⌀ 20 mm
- Tragkraft bis 425 kg oder 900 kg pro Laufmeter bei gleichmässiger Lastverteilung
- Hohe Massgenauigkeit von + / - 0.1 mm der eingestellten Länge
- Wiederholgenauigkeit der Messung + / - 0.05 mm
- Schnelle Positionierung des Messwagens mit 10 m/min
- Mögliche Steuerfunktion: Automatikbetrieb mit 30 Arbeitsprogrammen und je 50 Positionen
- Einzelmasse, Kettenmasse und Differenzmasse
- Anzeige von Position, Datum und Uhrzeit
- Pneumatische Klemmung des Messwagens im Hand- und Autobetrieb
- Bis 6.5 Meter werden die Bahnen 1-teilig geliefert
- Betriebsdruckluft: 4 - 8 bar
- Stromanschluss: 230V 4A
- Optionen
- Stahlrollen mit PVC-Überzug
- Stahlrollen in schwerer Ausführung
- Rückzug und Aufklappung der Messzunge automatisch
- Anschlagwinkel hinten
- Zufuhrrollenbahn zur Vergrösserung der Messauflagefläche
